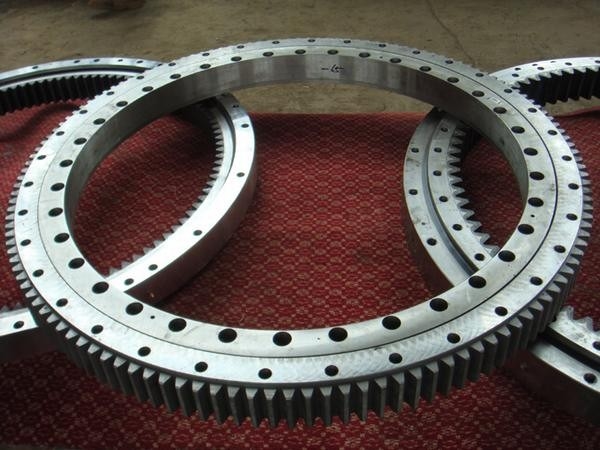

XSA140944N محامل ملفوف مع عجلات خارجية، XSA140944N المورد محامل
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| تصنيف الدقة: | P5 P6 P0 | نوع الأختام: | المطاط ذو الختم المزدوج |
|---|---|---|---|
| عدد الصفوف: | صف واحد |
XSA140944N محامل،XSA140944N محامل عجلات متعرجة مع عجلات خارجية
معايير تقنية الأسنان على النحو التالي:
|
الوصف |
XSA140944N محامل تدوير عجلات متقاطعة |
|
معدل التسامح للقطر الخارجي والداخلي |
وفقًا لـ ISO2768-m |
|
البعد |
1046.1x874x56 ملم |
|
القطر الخارجي ((OD)) |
1046.1 ملم |
|
القطر الداخلي ((ID)) |
874 ملم |
|
العرض/الارتفاع/ ((H)) |
56 ملم |
|
Ca المحوري |
360 CN |
|
القلب المحوري |
1176 KN |
|
Ca الشعاعي |
227 KN |
|
القمر الشعاعي |
580 CN |
|
أجهزة التشغيل |
1032 |
|
أسنان العدادات |
8 |
|
أسنان العدادات Z |
129 |
|
المواد |
42CrMo، 42CrMo4V، 50Mn |
|
الحزمة |
الحزمة الداخلية: فيلم بلاستيكي + ورق الكرافت + شريط أزرق العبوة الخارجية: عبارة عن علبة خشبية عادي للتصدير خالية من التدخين. |
XSA140944N وصف هيكل محامل الدوار المتقاطعة:
XSA140944N حمالات الدوار المتقاطعة هي وحدات تتكون من حلقات داخلية وخارجية مع سدادة إغلاق وتثبيت القوس ، والعناصر المتداولة ، والمسافرين ، وأغلفة الاتصال ومحاصيل التشحيم.
1أسنان التروس على الحلقة الخارجية، الحلقة الداخلية أو بدون أسنان التروس.
2حلقات محامل مع ثقوب من خلال أو ثقوب متدلية لتثبيت المسامير
3مناسبة للسرعات المحيطية
4يمكن أن تتحمل حمولات شعاعية عالية، حمولات محورية معتدلة وحملات لحظة الانحناء.
5مناسبة لدرجات حرارة العمل من -25 °C إلى +80 °C
XSA14: محامل عجلات متقاطعة، السلسلة القياسية 14، الأسنان الخارجية، مغلقة، محملة مسبقًا، حلمة التشحيم
على محيط الحلقة غير المسمومة
محامل عجلات متقاطعة السلسلة القياسية 14 أسنان التروس الخارجية سلسلة XSA:
|
التعيين |
الوزن (كغ) |
الأبعاد (ملم) |
أسنان العدادات |
القياسات الأساسية للحمل (KN) |
|||||||
|
نعم |
د |
هـ |
افعل |
م |
z |
المحوري حوالي |
المحوري كوا |
شعاعي سي سي |
شعاعي كور |
||
|
XSA 4 0414 N |
32 |
503.3 |
344 |
56 |
495 |
5 |
99 |
229 |
520 |
146 |
250 |
|
XSA 14 0544 N |
44 |
640.3 |
474 |
56 |
630 |
6 |
105 |
270 |
680 |
170 |
330 |
|
XSA 14 0644 N |
52 |
742.3 |
574 |
56 |
732 |
6 |
122 |
290 |
800 |
185 |
395 |
|
XSA 14 0744 N |
59 |
838.1 |
674 |
56 |
828 |
6 |
138 |
315 |
930 |
200 |
455 |
|
XSA 14 0844 N |
71 |
950.1 |
774 |
56 |
936 |
8 |
117 |
340 |
1050 |
215 |
510 |
|
XSA 14 0944 N |
77 |
1046.1 |
874 |
56 |
1032 |
8 |
129 |
360 |
1170 |
227 |
580 |
|
XSA 14 1094 N |
91 |
1198.1 |
1024 |
56 |
1184 |
8 |
148 |
390 |
1360 |
246 |
670 |
XSA140944NمحملXSA140944Nحلقة مراوغةXSA140944N عجلة متقاطعةمحامل التشغيل التطبيق:
عمليات الصهارة
آلات البناء (مثل الرافعة، حفرة الرافعة، أدوات الاهتزاز)
المركبات ومتعلقات المركبات (مثل رافعة شاحنة)
شاحنات الرافعة بالشوكة ومرفقات شاحنات الرافعة بالشوكة
محطة معالجة مياه الصرف الصحي
معدات طاقة الرياح
الروبوتات
الهوائيات
آلات الأدوات
معدات القياس
المعدات الطبية
حزمة الدقة للـ (جين هانغ)تصدير كميات كبيرة بشكل رئيسيXSA140944Nمحمولات المراوغة والمنتجات ذات الصلة، لدينا مخزونات ضخمةXSA140944Nحلقات التشغيل والأدوات ذات الصلة، ونحن نقدم جودة عاليةXSA140944Nكرة اتصال أربع نقاط مع الأسعار المعقولة أو نحن ننتج المحامل جنبا إلى جنب مع البيانات التقنية أو الرسومات النسبية، انها أولوية لنا لتوفير أفضل خدمة لعملائنا.إذا كنت مهتمة في XSA140944N محمول، يرجى إرسال بريد إلكتروني لنا:lyjh@lyjhbearing.com لذا سوف نتواصل معك مباشرة
