تصنيف الدقة: | P4 P5 P6 P0 | نوع الأختام: | لا ختم |
---|---|---|---|
رقم الصف: | صف مزدوج | مواد: | GCr15SiMn |
صفقة: | حالة خشبية قوية | تطبيق: | بناء المعادن • التعدين • المعالجة الإجمالية |

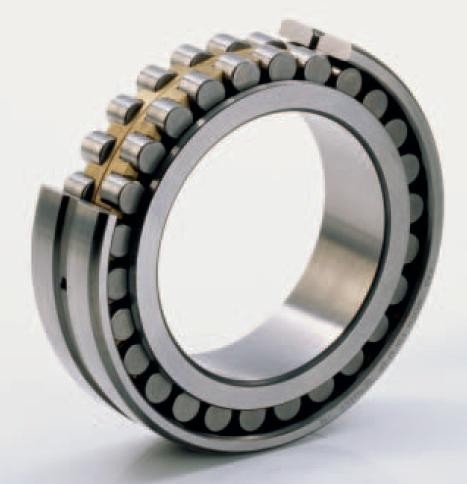

تستخدم آلة التعدين NNU49 / 710MAW33 أسطواني أسطواني البعد 710x950x243 مم
اسم |
أسطواني أسطواني صف مزدوج / سحبNNU49 / 710MAW33 |
|
نوع محدد |
NNU49 / 710MAW33 |
|
البعد |
710x950x243 ملم |
|
معرف (القطر الداخلي) / التجويف |
710 ملم |
|
OD (القطر الخارجي) |
950 مم |
|
العرض / الارتفاع / السماكة |
243 ملم |
|
تصنيف الحمل |
ثابتة |
14660 كيلو نيوتن |
ديناميكي |
6310 كيلو نيوتن |
|
تقييمات السرعة |
نفط |
220 دورة في الدقيقة |
شحم |
210 دورة في الدقيقة |
|
وزن |
488 كلغ |
|
موعد التسليم |
في المخزون ، إذا كان المخزون السابق ، وقت التصنيع حوالي 15-20 يومًا |
|
صفقة |
حالة خشبية تصدير القياسية |
|
معايير الجودة |
ISO 2 4 6 / GB / T 283 |
|
مواد |
GCr15 GCr15SiMn كروم فولاذ |
|
رمز النظام المنسق |
8482500090 |
|
مادة القفص | قفص نحاسي صلب | |
سالخدمة | خدمة صانعي القطع الاصلية | |
شروط الدفع | L / C في الأفق أو T / T | |
اتصل | lyjh@lyjhbearing.com sales@lyjhbearing.com | |
MSN | lyjhbearing@hotmail.com | |
سكايب | مليون 556 |
JinHang Precision Bearing بشكل أساسي لتصدير أسطواني أسطواني دقيقتيمكينNNU49 / 710MAW33 تحمل والمنتجات النسبية ، لدينا مخزون ضخم لNNU49 / 710MAW33العناصر المحمل والنسبية ، أيضًا إذا كان مخزونًا سابقًا ، فإن أفضل وقت للتسليم حوالي 15-20 يومًا.نحن ننتج المحامل جنبًا إلى جنب مع البيانات الفنية أو الرسومات النسبية ، ومن أولوياتنا تقديم أفضل خدمة لعملائنا.إذا كنت مهتما في NNU49 / 710MAW33 تحمل ، يرجى مراسلتنا عبر البريد الإلكتروني:lyjh@lyjhbearing.comلذلك سوف نتصل بك مباشرة.شكرا لثقتكم!
تتكون محامل البكرات الأسطوانية من حلقة داخلية وخارجية ، قفص احتجاز أسطواني ، ومجموعة مكملة من بكرات أسطوانية محكومة.اعتمادًا على نوع المحمل ، يكون للحلقة الداخلية أو الخارجية ضلعان موجهان للبكرة.الحلقة الأخرى قابلة للفصل عن المجموعة ولها ضلع واحد أو لا شيء.الحلقة ذات الضلعين تحدد محوريًا موضع مجموعة الأسطوانة.يمكن استخدام أقطار الأرض لهذه الأضلاع لدعم قفص الأسطوانة.يمكن استخدام أحد الأضلاع لحمل أحمال الدفع الخفيفة عند توفير ضلع معاكس ، وعادة ما يكون القرار بشأن الحلقة التي يجب أن تكون مضلعة مزدوجة
يتم تحديدها من خلال النظر في إجراءات التجميع والتركيب في التطبيق.
النوع NU لديه حلقات خارجية وداخلية مستقيمة مزدوجة المضلع.اكتب حلقات Nhas الداخلية والخارجية المستقيمة مزدوجة المضلع.يعد استخدام أي من النوعين في موضع واحد على العمود مثاليًا لاستيعاب تمدد العمود أو الانكماش.يحدث الإزاحة المحورية النسبية لحلقة إلى أخرى بأقل احتكاك أثناء دوران المحمل.يمكن استخدام هذه المحامل في موضعين لدعم العمود إذا تم توفير وسائل أخرى للموقع المحوري.يحتوي النوع NJ على حلقات داخلية خارجية ومضلع مزدوج.نوع NF لديه حلقات داخلية مزدوجة ومضلع واحد.يمكن أن يدعم كلا النوعين الأحمال الشعاعية الثقيلة ، فضلاً عن أحمال الدفع الخفيفة أحادية الاتجاه.ينتقل الحمل الدافع بين أوجه الضلع المتقابلة قطريًا في حركة منزلقة.
عند الاقتراب من شروط الدفع المحددة ، يمكن أن يصبح التزييت أمرًا بالغ الأهمية.Timken الخاص بك عندما تكون أحمال الدفع خفيفة جدًا ، يمكن استخدام هذه المحامل في تصاعد معاكس لتحديد الموقع
رمح.في مثل هذه الحالات ، يجب تعديل طرف العمود في وقت التجميع.
يحتوي النوع NUP على حلقة داخلية خارجية ومضلع مزدوج مع ضلع فضفاض يسمح للمحمل بتوفير موقع محوري في كلا الاتجاهين.النوع NP له حلقة داخلية مزدوجة المضلع و
حلقة خارجية ذات ضلع مفرد مع ضلع فضفاض.يمكن أن يحمل كلا النوعين أحمالًا شعاعية ثقيلة وأحمال دفع خفيفة في كلا الاتجاهين.العوامل التي تحكم قدرة الدفع هي نفسها بالنسبة للنوعين NJ و
محامل NF: يمكن استخدام محمل NUP أو NP بالاقتران مع محامل من النوع N أو NU للتطبيقات التي يتوقع فيها تمدد العمود المحوري.في مثل هذه الحالات ، يستوعب محمل N أو NU تمدد العمود.يعتبر محمل NUP أو NP المحمل الثابت لأن الأضلاع تقيد الحركة المحورية لعنصر التدحرج.عادةً ما يتم وضع المحمل الثابت بالقرب من نهاية محرك العمود لتقليل اختلافات المحاذاة في محرك الأقراص.يتم تحديد نهاية العمود ، أو الطفو ، من خلال التخليص المحوري في المحمل الثابت.
