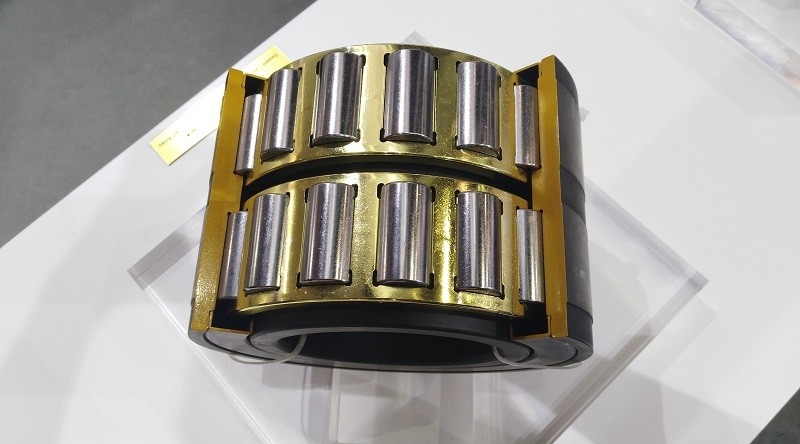

NNU40/500MAW33 محامل أسطواني 500x720x218 ملم، NNU40/500MAW3 محامل رمز HS

 تتكون حمالات الدوار الأسطوانية من حلقة داخلية وخارجية، وقفص احتواء لدوار، ومجموعة من الدوارات الأسطوانية المتحكم بها. اعتمادا على نوع الدوار،إما أن الحلقة الداخلية أو الخارجية لديها ضلعين لتوجيه الألواحالحلقة الأخرى قابلة للفصل من التجميع ولها ضلع واحد أو لا يوجد لها. الحلقة ذات ضلعين تحدد محوريًا موقع تجمع الدوار.يمكن استخدام قطرات الأرض من هذه الأضلاع لدعم القفص المتحركيمكن استخدام أحد الأضلاع لحمل حمولات دفع خفيفة عندما يتم توفير ضلع معاكس.
يتم تحديدها من خلال النظر في إجراءات التجميع والتركيب في الطلب.
النوع NU لديه حلقات خارجية مزدوجة الأضلاع والحلقات الداخلية المستقيمة. النوع N لديه حلقات داخلية مزدوجة الأضلاع والحلقات الخارجية المستقيمة.استخدام أي نوع في موقف واحد على عمود هو مثالي لاستيعاب توسيع عمود أو الانكماشالتحول النسبي المحوري لخاتم واحد إلى الآخر يحدث مع الحد الأدنى من الاحتكاك أثناء دوران المحامل.يمكن استخدام هذه المحامل في موقعين لدعم العمود إذا تم توفير وسائل أخرى لوضع المحوري. النوع NJ لديه حلقات خارجية مزدوجة الأضلاع وحلقات داخلية أحادية الأضلاع. النوع NF لديه حلقات داخلية مزدوجة الأضلاع وحلقات خارجية أحادية الأضلاع. يمكن لكلا النوعين تحمل أحمال شعاعية ثقيلة ،بالإضافة إلى الأحمال الخفيفة للدفع في الاتجاه الواحديتم نقل حمولة الدفع بين الأضلاع المعارضة بشكل قطري في عمل انزلاق.
عندما تقترب ظروف القيود على الدفع ، يمكن أن تصبح التشحيم حاسمة.
في مثل هذه الحالات ، يجب ضبط نهاية العمود في وقت التجميع.
النوع NUP لديه حلقة خارجية مزدوجة الأضلاع وحلقة داخلية مزدوجة الأضلاع مع ضلع فضفاض يسمح للحامل بتوفير موقع محوري في كلا الاتجاهين. النوع NP لديه حلقة داخلية مزدوجة الأضلاع
حلقة خارجية ذات ضلع واحد مع ضلع فضفاض. يمكن لكلا النوعين تحمل حمولات شعاعية ثقيلة وحمولات دفع خفيفة في كلا الاتجاهين. العوامل التي تحكم قدرة الدفع هي نفسها بالنسبة للأنواع NJ و
محامل NF. يمكن استخدام محامل من النوع NUP أو NP جنبا إلى جنب مع محامل من النوع N أو NU للتطبيقات التي يتوقع فيها توسيع العمود المحوري. في مثل هذه الحالات،محمل N أو NU يستوعب توسيع العموديعتبر محمل NUP أو NP محمل ثابت لأن الأضلاع تقيد الحركة المحورية للعنصر المتداول.عادة ما يتم وضع المحامل الثابتة أقرب إلى نهاية المحرك من العمود لتقليل اختلافات التوجيه في المحركيتم تحديد اللعب النهائي للعمود ، أو العائمة ، عن طريق الإفراج المحوري في المحامل الثابتة.
الأنواع NU ، N ، NJ ، NF ، NU P و NP تتوافق مع معايير ISO و DIN للحلقات الضلعية المفتوحة (أقواس الدفع) والقطرات المعتادة في الصناعة فوق أو تحت الدوار.
أرقام الأجزاء التي تحمل أسطوانة أسطوانية تتوافق مع معيار ISO 15 وهي تتكون من أربعة أرقام ،أول رقمين يحددان السلسلة الأبعاد والرقمين الأخيرين من رقم الجزء هي حجم الحفرة مقسوما على 5في السلسلة الأبعاد، الرقم الأول هو سلسلة العرض والرقم الثاني هو سلسلة القطر (الخارجية). سلسلة العرض تزيد من العرض في التسلسل 8 0 1 2 3 4 5 6 7.سلسلة قطر زيادة القطع الشعاعي في التسلسل 7 8 9 0 1 2 3 4.
الأنواع التي تحتوي على مقدمة R متشابهة في البناء مع نظرائها N. ومع ذلك ، تم تصميمها لتناسب معايير ABMA.يتم تحديد محامل حجم البوصة بالحرف I في رقم الجزءRIU، على سبيل المثال، يشير إلى إشارة بوصة في حين RU يشير إلى النمط المكافئ في الأبعاد المترية



قدرة التصنيع:
مجهزة بجهاز التصنيع المتقدم آلة CNC وأدوات الاختبار لضمان التسامح الدقيق ، جميع المحامل هي من علامة موحدة والتعبئة مع جودة عالية ،أسعار معقولة وخدمات مثاليةفي هذه الأثناء يمكننا أن نجعل الوحدة تختبر فتحة التثبيت
مراقبة الجودة:
كل محمل من عملية التصنيع إلى عملية التجميع، سوف تحتاج إلى فحص خطوة.لعملية الدوران وعملية الطحنفي البداية يجب أن يتحقق من قبل العامل ثم المفتش المهني سوف يتحقق من الحجم والدقة
الخدمة:
يمكنها حساب منحنى الحمل
يمكن أن تقدم رسم التجميع على أساس حالة العمل في المحامل
يمكن أن تقدم خدمة ما قبل البيع والبيع وبعد البيع
