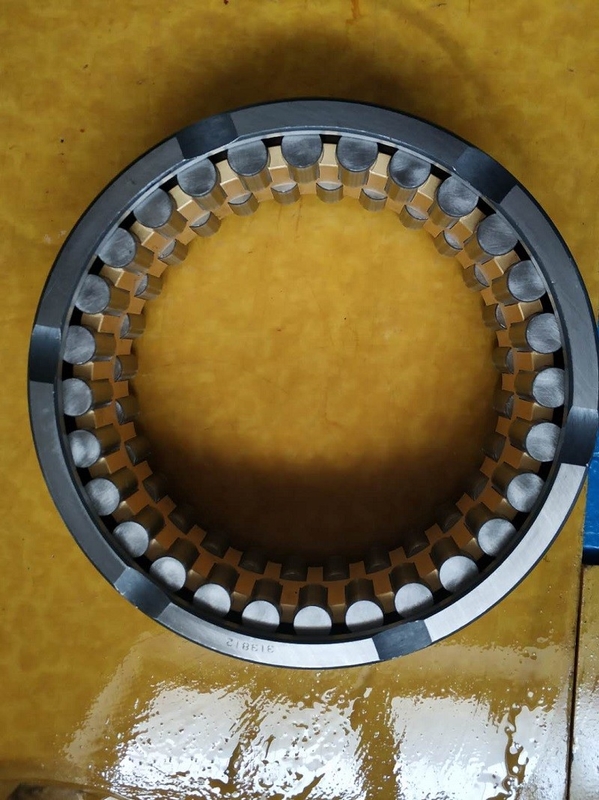

تستخدم محركات التروس NNU4940MAW33 التي تحمل قفص نحاسي ذو هيكل أسطواني 200x280x80mm

 محامل أسطوانية مزدوجة الصف NNU4940MAW33 هيكل:
محامل البكرات الأسطوانية مزدوجة الصف متوفرة في نوعين ، NN و NNU ، وسلسلتان ، 30 و 49. يتم توجيه البكرات في محمل نوع NN بواسطة أضلاع الحلقة الداخلية.يتم توجيه الأسطوانات الموجودة في محمل النوع NNU بواسطة أضلاع الحلقة الخارجية.
تتوفر المحامل إما بنوع التجويف المستدق (الذي يسمح بتعديل الخلوص الداخلي الشعاعي للمحمل) أو التجويف الأسطواني القياسي.تأتي المحامل في نوعين ، النوع القياسي والنوع HS عالي السرعة.القفص القياسي مصنوع من النحاس الأصفر.



تتكون محامل البكرات الأسطوانية من حلقة داخلية وخارجية ، قفص احتجاز أسطواني ، ومجموعة مكملة من بكرات أسطوانية محكومة.اعتمادًا على نوع المحمل ، يكون للحلقة الداخلية أو الخارجية ضلعان موجهان للبكرة.الحلقة الأخرى قابلة للفصل عن المجموعة ولها ضلع واحد أو لا شيء.الحلقة ذات الضلعين تحدد محوريًا موضع مجموعة الأسطوانة.يمكن استخدام أقطار الأرض لهذه الأضلاع لدعم قفص الأسطوانة.يمكن استخدام أحد الأضلاع لحمل أحمال الدفع الخفيفة عند توفير ضلع معاكس ، وعادة ما يكون القرار بشأن الحلقة التي يجب أن تكون مضلعة مزدوجة
يتم تحديدها من خلال النظر في إجراءات التجميع والتركيب في التطبيق.
النوع NU لديه حلقات خارجية وداخلية مستقيمة مزدوجة المضلع.اكتب حلقات Nhas الداخلية والخارجية المستقيمة مزدوجة المضلع.يعد استخدام أي من النوعين في موضع واحد على العمود مثاليًا لاستيعاب تمدد العمود أو الانكماش.يحدث الإزاحة المحورية النسبية لحلقة إلى أخرى بأقل احتكاك أثناء دوران المحمل.يمكن استخدام هذه المحامل في موضعين لدعم العمود إذا تم توفير وسائل أخرى للموقع المحوري.يحتوي النوع NJ على حلقات داخلية خارجية ومضلع مزدوج.نوع NF لديه حلقات داخلية مزدوجة ومضلع واحد.يمكن أن يدعم كلا النوعين الأحمال الشعاعية الثقيلة ، فضلاً عن أحمال الدفع الخفيفة أحادية الاتجاه.ينتقل الحمل الدافع بين أوجه الضلع المتقابلة قطريًا في حركة منزلقة.
عند الاقتراب من شروط الدفع المحددة ، يمكن أن يصبح التزييت أمرًا بالغ الأهمية.Timken الخاص بك عندما تكون أحمال الدفع خفيفة جدًا ، يمكن استخدام هذه المحامل في تصاعد معاكس لتحديد الموقع
رمح.في مثل هذه الحالات ، يجب تعديل طرف العمود في وقت التجميع.
يحتوي النوع NUP على حلقة داخلية خارجية ومضلع مزدوج مع ضلع فضفاض يسمح للمحمل بتوفير موقع محوري في كلا الاتجاهين.النوع NP له حلقة داخلية مزدوجة المضلع و
حلقة خارجية ذات ضلع مفرد مع ضلع فضفاض.يمكن أن يحمل كلا النوعين أحمالًا شعاعية ثقيلة وأحمال دفع خفيفة في كلا الاتجاهين.العوامل التي تحكم قدرة الدفع هي نفسها بالنسبة للنوعين NJ و
محامل NF: يمكن استخدام محمل NUP أو NP بالاقتران مع محامل من النوع N أو NU للتطبيقات التي يتوقع فيها تمدد العمود المحوري.في مثل هذه الحالات ، يستوعب محمل N أو NU تمدد العمود.يعتبر محمل NUP أو NP المحمل الثابت لأن الأضلاع تقيد الحركة المحورية لعنصر التدحرج.عادةً ما يتم وضع المحمل الثابت بالقرب من نهاية محرك العمود لتقليل اختلافات المحاذاة في محرك الأقراص.يتم تحديد نهاية العمود ، أو الطفو ، من خلال التخليص المحوري في المحمل الثابت.
تتوافق الأنواع NU و N و NJ و NF و NU P و NP مع معايير ISO و DIN لحلقات الضلع السائبة (أطواق الدفع) وأقطار الصناعة النموذجية فوق الأسطوانة أو تحتها.

محامل أسطوانية تقلل بشكل فعال الاحتكاك و
تساعد في نقل الطاقة في تطبيقات مثل:
• توليد الطاقة
• حقول النفط
• مقصات المحاصيل
• محركات التروس
• روافع
• بناء المعادن
• التعدين
• المعالجة الإجمالية
• مضخات
• مصانع الدرفلة
• الكواكب ذات العجلة
• طاقة الرياح
• المعدات الصناعية الأخرى
