تصنيف الدقة: | P5 P6 P0 | نوع الأختام: | مطاط مزدوج الختم |
---|---|---|---|
رقم الصف: | صف واحد |
تحمل VA160235N ، محمل الدوران VA160235N مع بيانات تقنية التروس الخارجية على النحو التالي:
وصف |
محمل الدوران VA160235N |
معيار المصنعة |
JB / T 10471-2004 المتداول تحمل الدوران |
البعد |
318.6x171x40 ملم |
القطر الخارجي (OD) |
318.6 ملم |
القطر الداخلي (ID) |
171 ملم |
العرض / الارتفاع / (ح) |
40 ملم |
محوري Ca |
153 كيلو نيوتن |
محوري كو |
345 كيلو نيوتن |
شعاعي Ca |
101 كيلو نيوتن |
شعاعي Cor |
156 كيلو نيوتن |
أسنان geat تفعل |
312 ملم |
أسنان التروس م |
4 |
عدد أسنان العتاد |
78 |
محمل VA160235N ، حلقة الدوران VA160235N ، محمل الدوران VA160235N المواصفات:

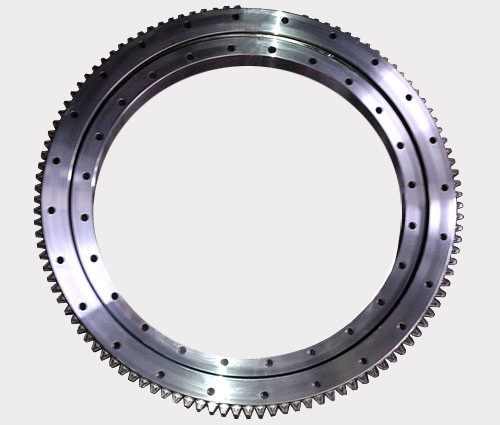

النوع: VA160235N محمل الدوران الكروي ذو الأربع نقاط مع أسنان تروس خارجية ، الأبعاد: 318.6x171x40 مم
1. قدرة عالية على حمل الأحمال
2- القدرة على قبول الأحمال المجمعة ؛ اللحظات المحورية ، والشعاعية ، والميل
3. المرونة مع تصميم المنتج.
يتم استخدام مادة 4.42CrMo / 50Mn لصنع محمل حلقة الدوران
أربع نقاط اتصال محامل الدوران وصف VA160235N:
حلقات الدوران هذه بدون تحميل مسبق قوية ومثبتة في ظل عملية صعبة للغاية ؛إنهم يضعون متطلبات طفيفة فقط على التسطيح والعمودي للبناء المجاور
إنها مناسبة للتطبيقات ذات المتطلبات المنخفضة من حيث الدقة والصلابة في ترتيب المحامل ، على سبيل المثال في آلات الأشغال المعدنية البسيطة ومعدات طاقة الرياح وآلات البناء
VA: محمل تلامس رباعي النقاط ، أسنان خارجية ، محكم الإغلاق ، خلوص داخلي قابل للتحديد ، حلمة تزييت
على محيط الحلقة غير المسننة
محامل التلامس ذات الأربع نقاط سلسلة أسنان التروس الخارجية VA:
تعيين |
وزن (كلغ) |
الأبعاد (مم) |
الأسنان والعتاد |
تصنيفات الحمل الأساسية (KN) |
|||||||
دا |
دي |
ح |
فعل |
م |
ض |
محوري كاليفورنيا |
محوري Coa |
شعاعي سجل تجاري |
شعاعي كو |
||
VA140188V |
7.5 |
259.36 |
135 |
35 |
248 |
4 |
62 |
118 |
410 |
77 |
185 |
VA160235N |
13 |
318.6 |
171 |
40 |
312 |
4 |
78 |
153 |
345 |
101 |
156 |
VA160302N |
14 |
384 |
238 |
32 |
376 |
4 |
94 |
168 |
445 |
110 |
200 |
VA250309N |
29.5 |
408.4 |
235 |
60 |
400 |
5 |
80 |
325 |
650 |
215 |
295 |
VA160235Nتحمل،VA160235Nحلقة الدورانVA160235Nتطبيق محمل الدوران:
عملية مسبك
آلات البناء (مثل الرافعة ، حفارة السحب ، الأسطوانة الاهتزازية)
المركبات وملحقاتها (مثل الرافعة المثبتة على الشاحنات)
شاحنات الرافعات الشوكية ومرفقات الرافعة الشوكية
نبات معالجة مياه المجاري
معدات طاقة الرياح
الروبوتات
قرون استشعار
أدوات الآلة
أجهزة قياس
معدات طبية
JinHang الدقة تحمل تصدير كميات كبيرة بشكل رئيسيVA160235Nمحمل الدوران والمنتجات النسبية ، لدينا مخزون ضخم لVA160235N حلقة الدوران والعناصر النسبية ، نحن توريد جودة عاليةVA160235Nأربع نقاط اتصال الكرة مع تحمل سعر معقول أو ننتج المحامل جنبًا إلى جنب مع البيانات الفنية أو الرسومات النسبية ، من أولوياتنا تقديم أفضل خدمة لعملائنا.إذا كنت مهتمًا بـ VA160235N تحمل ، يرجى مراسلتنا عبر البريد الإلكتروني:lyjh@lyjhbearing.com لذلك سوف نتصل بك مباشرة.
