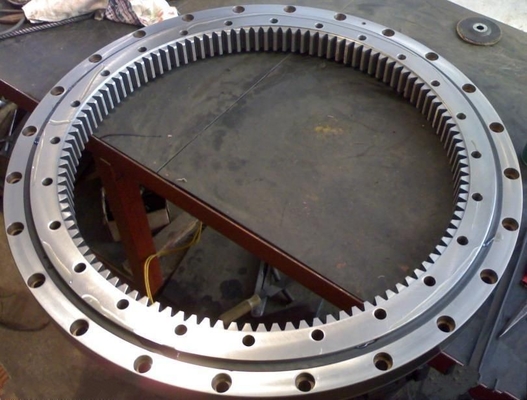

VI160420N مورد حلقة الدوران ، محمل الدوران VI160420N مع ترس داخلي
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| تصنيف الدقة: | P5 P6 P0 | نوع الأختام: | مطاط مزدوج الختم |
|---|---|---|---|
| رقم الصف: | صف واحد |
تحمل VI160420N ، محمل الدوران VI160420N مع بيانات تقنية التروس الخارجية على النحو التالي:
|
وصف |
VI160420N أربع نقاط محمل كروي contac |
|
معيار المصنعة |
JB / T 10471-2004 المتداول تحمل الدوران |
|
البعد |
486x332x39 ملم |
|
القطر الخارجي (OD) |
486 ملم |
|
القطر الداخلي (ID) |
332 مم |
|
العرض / الارتفاع / (ح) |
39 ملم |
|
محوري Ca |
191 كيلو نيوتن |
|
محوري كو |
620 كيلو نيوتن |
|
شعاعي Ca |
125 كيلو نيوتن |
|
شعاعي Cor |
275 كيلو نيوتن |
|
أسنان geat تفعل |
340 ملم |
|
أسنان التروس م |
4 |
|
عدد أسنان العتاد |
85 |
VI160420Nتحمل ، حلقة الدوران VI160420N ، محمل الدوران VI160420N المواصفات:
النوع: VI160420N محمل الدوران الكروي ذو أربع نقاط اتصال مع أسنان تروس خارجية ، الأبعاد: 486x332x39 مم
1. قدرة عالية على حمل الأحمال
2- القدرة على قبول الأحمال المجمعة ؛ اللحظات المحورية ، والشعاعية ، والميل
3. المرونة مع تصميم المنتج.
يتم استخدام مادة 4.42CrMo / 50Mn لصنع محمل حلقة الدوران
أربع نقاط اتصال محامل الدوران وصف VI160420N:
حلقات الدوران هذه بدون تحميل مسبق قوية ومثبتة في ظل عملية صعبة للغاية ؛إنهم يضعون متطلبات طفيفة فقط على التسطيح والعمودي للبناء المجاور
إنها مناسبة للتطبيقات ذات المتطلبات المنخفضة من حيث الدقة والصلابة في ترتيب المحامل ، على سبيل المثال في آلات الأشغال المعدنية البسيطة ومعدات طاقة الرياح وآلات البناء

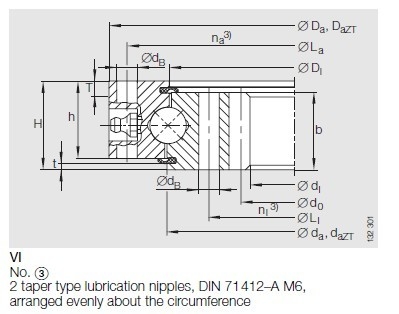

سادساً: محمل تلامس رباعي النقاط ، أسنان داخلية ، خلوص داخلي مختوم ، قابل للتحديد ، حلمة تزييت
على محيط الحلقة غير المسننة
أربع نقاط اتصال كروية تحمل أسنان التروس الداخلية السلسلة السادسة
|
تعيين |
وزن (كلغ) |
الأبعاد (مم) |
الأسنان والعتاد |
تصنيفات الحمل الأساسية (KN) |
|||||||
|
دا |
دي |
ح |
فعل |
م |
ض |
محوري كاليفورنيا |
محوري Coa |
شعاعي سجل تجاري |
شعاعي كو |
||
|
VI160288N |
12 |
340 |
216 |
39 |
224 |
4 |
56 |
165 |
420 |
108 |
190 |
|
VI140326V |
18 |
382 |
250 |
59 |
255.5 |
3.5 |
73 |
83 |
206 |
78 |
93 |
|
VI160420N |
23 |
486 |
332 |
39 |
340 |
4 |
85 |
191 |
620 |
125 |
275 |
VI160420Nتحمل،VI160420Nحلقة الدورانVI160420Nتطبيق محمل الدوران:
عملية مسبك
آلات البناء (مثل الرافعة ، حفارة السحب ، الأسطوانة الاهتزازية)
المركبات وملحقاتها (مثل الرافعة المثبتة على الشاحنات)
شاحنات الرافعات الشوكية ومرفقات الرافعة الشوكية
نبات معالجة مياه المجاري
معدات طاقة الرياح
الروبوتات
قرون استشعار
أدوات الآلة
أجهزة قياس
معدات طبية
JinHang الدقة تحمل تصدير كميات كبيرة بشكل رئيسيVI160420Nمحمل الدوران والمنتجات النسبية ، لدينا مخزون ضخم لVI160420Nحلقة الدوران والعناصر النسبية ، نحن توريد جودة عاليةVI160420Nأربع نقاط اتصال الكرة مع تحمل سعر معقول أو ننتج المحامل جنبًا إلى جنب مع البيانات الفنية أو الرسومات النسبية ، من أولوياتنا تقديم أفضل خدمة لعملائنا.إذا كنت مهتمًا بـ VI160420N تحمل ، يرجى مراسلتنا عبر البريد الإلكتروني:lyjh@lyjhbearing.com لذلك سوف نتصل بك مباشرة.
