تفاصيل المنتج:
شروط الدفع والشحن:
|
تصنيف الدقة: | P5 P6 P0 | نوع الأختام: | مطاط مزدوج الختم |
---|---|---|---|
رقم الصف: | صف واحد |
تحمل VSU200644 ، حلقة الدوران VSU200644 ، بيانات تكنولوجيا محمل الدوران VSU200644 على النحو التالي:
معيار التصنيع: JB / T 10471-2004 المتداول محمل الدوران
الأبعاد: 716 × 572 × 56 مم / ميتيك
المعرف (القطر الداخلي) / التجويف: 716 مم
OD (القطر الخارجي): 572 مم
العرض / الارتفاع / السماكة: 56 ملم
Ca المحورية: 200 كيلو نيوتن
كور محوري: 880 كيلو نيوتن
شعاعي Ca: 131 كيلو نيوتن
شعاعي كو: 385 كيلو نيوتن
تحمل VSU200644 ، حلقة الدوران VSU200644 ، محمل الدوران VSU200644 المواصفات:

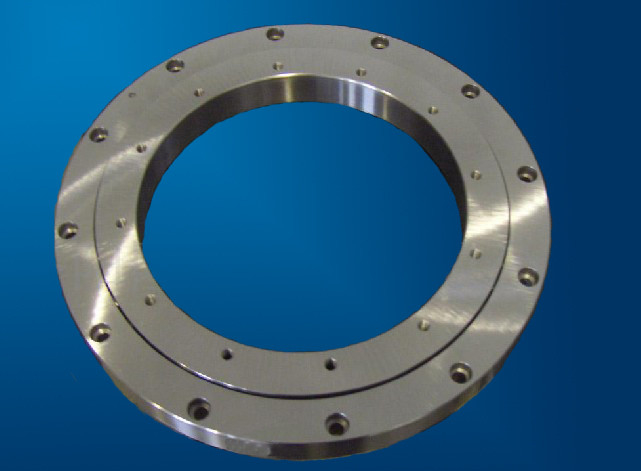

النوع: VSU200644 أربع نقاط تلامس محمل الدوران بدون أسنان تروس ، الأبعاد: 716 × 572 × 56 مم
1. قدرة عالية على حمل الأحمال
2- القدرة على قبول الأحمال المجمعة ؛ اللحظات المحورية ، والشعاعية ، والميل
3. المرونة مع تصميم المنتج.
يتم استخدام مادة 4.42CrMo / 50Mn لصنع محمل حلقة الدوران
أربع نقاط اتصال محامل وصف VSU200644:
حلقات الدوران هذه بدون تحميل مسبق قوية ومثبتة في ظل عملية صعبة للغاية ؛إنهم يضعون متطلبات طفيفة فقط على التسطيح والعمودي للبناء المجاور
إنها مناسبة للتطبيقات ذات المتطلبات المنخفضة من حيث الدقة والصلابة في ترتيب المحامل ، على سبيل المثال في آلات الأشغال المعدنية البسيطة ومعدات طاقة الرياح وآلات البناء
VSU20: محمل تلامس رباعي النقاط ، سلسلة قياسية 20 ، بدون أسنان تروس ، داخلية قابلة للتحديد
حلمة تزييت محكمة الغلق على محيط الحلقة الخارجية
أربع نقاط اتصال تحمل سلسلة قياسية 20 بدون أسنان تروس ، سلسلة VSU:
تعيين |
وزن (كلغ) |
الأبعاد (مم) |
تصنيفات الحمل الأساسية (KN) |
|||||
دا |
دي |
ح |
محوري كاليفورنيا |
محوري Coa |
شعاعي سجل تجاري |
شعاعي كو |
||
VSU 20 0414 |
29 |
486 |
342 |
56 |
169 |
560 |
111 |
248 |
VSU 20 0544 |
37 |
616 |
472 |
56 |
188 |
740 |
123 |
325 |
VSU 20 0644 |
44 |
716 |
572 |
56 |
200 |
880 |
131 |
385 |
VSU 20 0744 |
52 |
816 |
672 |
56 |
211 |
1010 |
138 |
445 |
VSU 20 0844 |
60 |
916 |
772 |
56 |
222 |
1150 |
145 |
510 |
VSU 20 0944 |
67 |
1016 |
872 |
56 |
231 |
1280 |
151 |
570 |
VSU 20 1094 |
77 |
1166 |
1022 |
56 |
244 |
1490 |
160 |
660 |
تحمل VSU200644 ، حلقة الدوران VSU200644 ، محمل الدوران VSU200644 التطبيق:
عملية مسبك
آلات البناء (مثل الرافعة ، حفارة السحب ، الأسطوانة الاهتزازية)
المركبات وملحقاتها (مثل الرافعة المثبتة على الشاحنات)
شاحنات الرافعات الشوكية ومرفقات الرافعة الشوكية
نبات معالجة مياه المجاري
معدات طاقة الرياح
الروبوتات
قرون استشعار
أدوات الآلة
أجهزة قياس
معدات طبية
JinHang الدقة تحمل تصدير كميات كبيرة من VSU200644 محمل الدوران والمنتجات النسبية ، لدينا مخزون ضخم من حلقة الدوران VSU200644 والعناصر النسبية ، نحن نوفر كرة اتصال عالية الجودة VSU200644 رباعية النقاط مع تحمل سعر معقول أو ننتج المحامل جنبًا إلى جنب مع البيانات الفنية أو الرسومات النسبية ، من أولوياتنا تقديم أفضل خدمة لعملائنا.إذا كنت مهتمًا بـ VSU200644 تحمل ، يرجى مراسلتنا عبر البريد الإلكتروني:lyjh@lyjhbearing.com لذلك سوف نتصل بك مباشرة.
