تصنيف الدقة: | P5 P6 P0 | نوع الأختام: | مطاط مزدوج الختم |
---|---|---|---|
رقم الصف: | صف واحد |
تحمل VSI200644N ، حلقة الدوران VSI200644N ، بيانات تكنولوجيا محمل الدوران VSI200644N على النحو التالي:
معيار التصنيع: JB / T 10471-2004 المتداول محمل الدوران
الأبعاد: 716x546x56 مم / ميتيك
المعرف (القطر الداخلي) / التجويف: 716 مم
OD (القطر الخارجي): 546 مم
العرض / الارتفاع / السماكة: 56 ملم
Ca المحورية: 200 كيلو نيوتن
كور محوري: 880 كيلو نيوتن
شعاعي Ca: 131 كيلو نيوتن
شعاعي كو: 385 كيلو نيوتن
VSI200644Nمحمل الدوران مع معلمة أسنان التروس الداخلية:
تفعل = 558 مم
م = 6
ع = 93
تحمل VSI200644N ، حلقة الدوران VSI200644N ، محمل الدوران VSI200644N المواصفات:

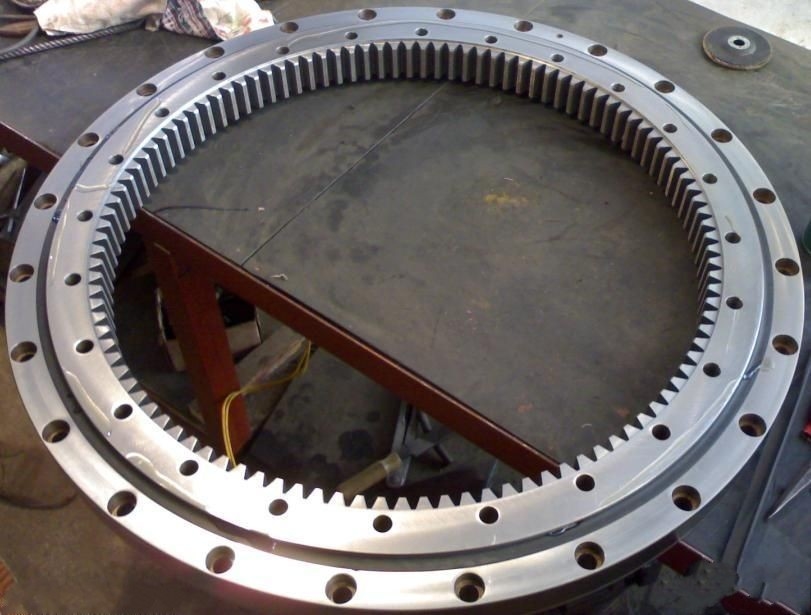

النوع: VSI200644N محمل الدوران الكروي ذو الأربع نقاط مع أسنان التروس الداخلية ، الأبعاد: 716x546x56 مم
1. قدرة عالية على حمل الأحمال
2- القدرة على قبول الأحمال المجمعة ؛ اللحظات المحورية ، والشعاعية ، والميل
3. المرونة مع تصميم المنتج.
يتم استخدام مادة 4.42CrMo / 50Mn لصنع محمل حلقة الدوران
أربع نقاط اتصال محامل وصف VSI200644N:
حلقات الدوران هذه بدون تحميل مسبق قوية ومثبتة في ظل عملية صعبة للغاية ؛إنهم يضعون متطلبات طفيفة فقط على التسطيح والعمودي للبناء المجاور
إنها مناسبة للتطبيقات ذات المتطلبات المنخفضة من حيث الدقة والصلابة في ترتيب المحامل ، على سبيل المثال في آلات الأشغال المعدنية البسيطة ومعدات طاقة الرياح وآلات البناء
VSI20: محمل تلامس رباعي النقاط ، سلسلة قياسية 20 ، أسنان تروس داخلية ، خلوص داخلي قابل للتحديد ،
حلمة تزييت محكمة الغلق على محيط الحلقة بدون أسنان
أربع نقاط اتصال تحمل سلسلة قياسية 20 أسنان تروس داخلية سلسلة VSI:
تعيين |
وزن (كلغ) |
الأبعاد (مم) |
الأسنان والعتاد |
تصنيفات الحمل الأساسية (KN) |
|||||||
دا |
دي |
ح |
فعل |
م |
ض |
محوري كاليفورنيا |
محوري Coa |
شعاعي سجل تجاري |
شعاعي كو |
||
VSI 20 0414 N |
31 |
486 |
325 |
56 |
335 |
5 |
67 |
169 |
560 |
111 |
248 |
VSI 20 0544 N |
42 |
616 |
444 |
56 |
456 |
6 |
76 |
188 |
740 |
123 |
325 |
VSI 20 0644 N |
50 |
716 |
546 |
56 |
558 |
6 |
93 |
200 |
880 |
131 |
385 |
VSI 20 0744 N |
58 |
816 |
648 |
56 |
660 |
6 |
110 |
211 |
1010 |
138 |
445 |
VSI 20 0844 N |
69 |
916 |
736 |
56 |
752 |
8 |
94 |
222 |
1150 |
145 |
510 |
VSI 20 0944 N |
76 |
1016 |
840 |
56 |
856 |
8 |
107 |
231 |
1280 |
151 |
570 |
VSI 20 1094 N |
91 |
1166 |
984 |
56 |
1000 |
8 |
125 |
244 |
1490 |
160 |
660 |
تحمل VSI200644N ، حلقة الدوران VSI200644N ، محمل الدوران VSI200644N التطبيق:
عملية مسبك
آلات البناء (مثل الرافعة ، حفارة السحب ، الأسطوانة الاهتزازية)
المركبات وملحقاتها (مثل الرافعة المثبتة على الشاحنات)
شاحنات الرافعات الشوكية ومرفقات الرافعة الشوكية
نبات معالجة مياه المجاري
معدات طاقة الرياح
الروبوتات
قرون استشعار
أدوات الآلة
أجهزة قياس
معدات طبية
JinHang الدقة تحمل تصدير كميات كبيرة بشكل أساسي من محمل الدوران VSI200644N والمنتجات النسبية ، لدينا مخزون ضخم من حلقة الدوران VSI200644N والعناصر النسبية ، نحن نوفر كرة اتصال عالية الجودة VSI200644N ذات أربع نقاط مع تحمل سعر معقول أو ننتج المحامل جنبًا إلى جنب مع البيانات الفنية أو الرسومات النسبية ، من أولوياتنا تقديم أفضل خدمة لعملائنا.إذا كنت مهتمًا بـ VSI200644N تحمل ، يرجى مراسلتنا عبر البريد الإلكتروني:lyjh@lyjhbearing.com لذلك سوف نتصل بك مباشرة.
