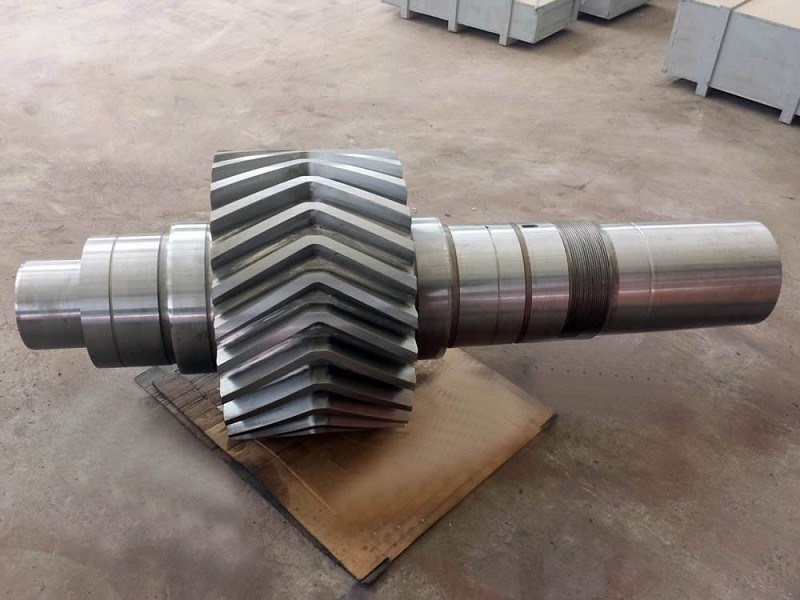

عمود تروس حلزونية لمعدات مطحنة الكرة الثقيلة بزاوية ضغط 25 درجة

هيكل العمود: ترس عمود مع مجرى مفتاح

الطول: 3340 مم

القطر: 290 مم

معيار الجودة: قياسي DIN JIS ASTM GB

المعالجة: تشكيل - طحن - أسنان طحن

المادة الخام 42CrMo, 20CrMnTi, 20CrNiMo, 20CrMnMo

التطبيق: مطحنة الدرفلة، مطحنة الكرة

شكل الأسنان: ترس حلزوني

اتجاه الأسنان: يسار

الزاوية: زاوية ضغط 25 درجة

عدد الأسنان: 21 قطعة

الخدمة OEM/ODM

وقت التسليم: 100 يوم

العبوة: علبة خشبية

ينقل عمود التروس الخاص بمطحنة الكرة الطاقة إلى أسطوانة الطحن من خلال نقل التروس لتحقيق سحق المواد. تتضمن مبادئ عملها:

1. تعشيق التروس ينقل الطاقة

2. يدعم المحمل الدوران

3. تعمل وسائط الطحن في أسطوانة الطحن على سحق المادة



في التصميم، يقتصر استخدام أعمدة التروس بشكل عام على الحالات التالية:
1. عمود التروس هو بشكل عام ترس صغير (ترس بعدد قليل من الأسنان).
2. عمود التروس يكون بشكل عام على مستوى السرعة العالية (أي مستوى عزم الدوران المنخفض).
3. نادراً ما يستخدم عمود التروس بشكل عام كترس منزلق لتغيير السرعة، وهو بشكل عام ترس ثابت التشغيل. أولاً، لأنه في مرحلة عالية السرعة، فإن سرعته العالية غير مناسبة لتغيير السرعة بالانزلاق.
4. عمود التروس هو مزيج من العمود والترس. ومع ذلك، عند التصميم، يجب تقصير طول العمود قدر الإمكان. إذا كان طويلاً جدًا، فإنه لا يساعد في آلة التخريش العلوية. ثانيًا، دعم العمود طويل جدًا، مما يتسبب في زيادة سمك العمود لزيادة القوة الميكانيكية (مثل الصلابة والانحراف ومقاومة الانحناء وما إلى ذلك).



في العملية الكاملة لمعالجة العمود، يجب ترتيب إجراءات المعالجة الحرارية الكافية لضمان الخصائص الميكانيكية ومتطلبات دقة المعالجة لعمود التروس، وتحسين أداء معالجة قطعة العمل.
بشكل عام، يتم ترتيب معالجة التوحيد أولاً بعد تشكيل فارغة العمود للقضاء على الإجهاد الداخلي في التشكيل، وتكرير الحبوب، وتحسين أداء القطع أثناء التشغيل.
