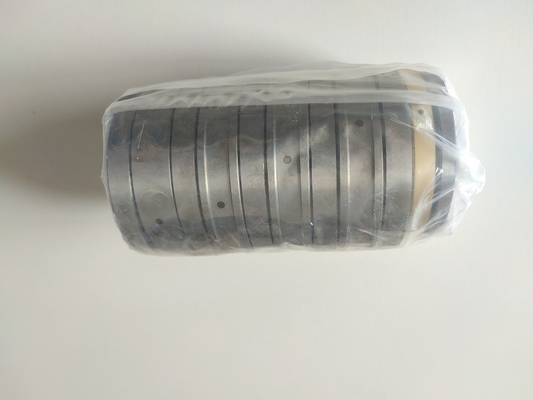

F-80134.T8AR جنبا إلى جنب محمل أسطواني محوري لتغذية خنزير الغذاء الطارد

F-80134.T8AR محامل عجلات محرك طحن الغذاء للخنازير

المواصفات الخاصة بـ F-80134.T8AR f-80134.t8ar BEARINGS على النحو التالي:

هيكل محملات الدوار المتزامن:
الصفوف الثانية ((T2AR) ،

3 صفوف متوازية ((T4AR) ،

6 صفوف متوازية ((T6AR) ،

7 صفوف متوازية ((T7AR) ،

8 صفوف متوازية ((T8AR) *

يتم إنتاج محامل الدفع التانديمي فقط من خلال الطلبات

تطبيق حاويات عجلات متعددة المراحل
عند استخدام محامل التنسيق ، يجب الالتزام بالتوصيات التالية:
1الحمل المسبق: 1٪ من الحمل الديناميكي الأساسي المسموح به. الحمل الديناميكي الأساسي لكل حمالة التانديم انظر الشكل 1 ~ 3.
2التوجيه الشعاعي: يمكن استخدام حمالات الدوار الأسطوانية الكاملة أو حمالات الدوار الإبرة.
3إزالة الانحناء: يجب أن يتم معالجة الأجزاء الداعمة للقضاء على أي الانحناء.
4- تسامحات التثبيت: توصي بالتسامحات التالية: العمود f6 ومقبس المنزل F7.
5التشحيم: يجب دائماً أن يتم تزيين محامل التانديم بواسطة الدورة الزيتية

كيفية اختيار نوع محامل الدوار الأسطواني المزدوج:

هناك ثلاثة أجزاء من المعلومات اللازمة عند اختيار محمل التانديم المناسب:
‬ أقصى قدر ممكن من OD
‬ الحياة القياسية المحسوبة المطلوبة تحت الحمل التشغيلي والسرعة
ضغط المسمار القصوى
النتائج القصوى الممكنة OD المحامل من ترابط اثنين من المسامير في حالة المسامير المزدوجة. في هذه العمليةقطر قمة إحدى المسامير يلامس قطر الجذر للمسامير الأخرىالناتجة عن المسافة المركزية الضيقة والعمود الخارجي بالقرب من
يحدّد محامل التنسيق المساحة التصميمية الشعاعية. طول محامل التنسيق عادةً ما لا يكون عاملاً حاسماً في اختيار المحامل. لهذا الغلاف المحدود، تتوفر محامل التنسيق في المجموعة 31.نطاق OD من 5 إلى 900 مم.

كيفية تركيب محامل التانديم:

يتم تثبيت محامل التانديم مع F7 مناسبة فضفاضة للمبنى و F6
عمود محامل متزامن. من الضروري أن يكون التركيب فضفاضًا للسماح بتحريك المحور (التحريف) للشفرات والحلقات والأكمام.يجب تصميم سطح المقعد في الهيكل المجاور (البيت والعمود) بحيث يكون له تسامح عمودي مع DIN ISO 1101 والصفات IT4 إلى IT7
(اعتمادًا على نطاق القطر). بالنسبة لهيكل التزاوج ، يجب أيضًا توفير الاهتمام لضمان الحفاظ على قطر الاتصال المشار إليه في رسم التسليم.
(قطر الدعم) لكتف العمود لا يمكن أن يكون أقل من القطر المشار إليه ، ولا يجوز تجاوز قطر الاتصال للمحفظة.الدعم غير الكافي لن يسبب فقط توزيع غير متساو للحمل ولكن أيضا زيادة تشوه الغسالة (غسالة GS 0 و WS 0)، والذي بدوره سيؤدي إلى زيادة الضغط على المكونات.

يسمح تصميم التندم باستخدام محمل سعة دفع عالية في مساحة صغيرة. تم تصميمه في الأصل لدوران دوار يستخدم في منصة حفر النفط.في وقت لاحق تم اعتماد هذه المحامل من قبل صانعي البلاستيك والمطاط لاستخدامها في محركات التطويق بمسمار واحد باستخدام محامل 2 و 3 مراحلتمكّن تصميم التندم من صانعي الطحن من
زيادة قدرة الإنتاج من الآلات دون زيادة حجم
جعّلات التروس. هذا سمح لعملائهم بأن يكون لديهم آلة ذات طاقة أعلى دون احتلال مساحة أرضية أكبر. يتم استخدام هذه المحامل في محركات التصدير مزدوجة المسمار أيضًا.محركات الطحن مزدوجة المسمار لديها عمودين موازين قريبة جدا من بعضها البعض، مما يجعل استخدام محامل الدفع التنسيقي ضروريًا. بعض تصاميم محفزات المسامير المزدوجة تستخدم محامل الدفع التنسيقي الثمانية المراحل.6 و8 مراحل من المحامل في كل من بوصة ومتري
تتراوح أحجام الحفر من حوالي 1 إلى 22 بوصة مع قطرات خارجية مماثلة تتراوح من 3.5 إلى 42 بوصة.يتم توفير محامل الدفع الموازية لمصنعي المعدات الأصلية والسوق اللاحقة.
