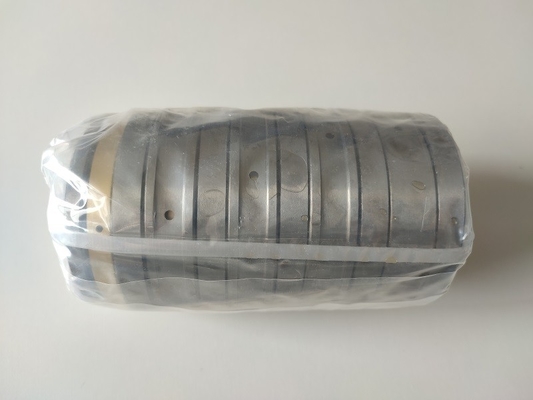

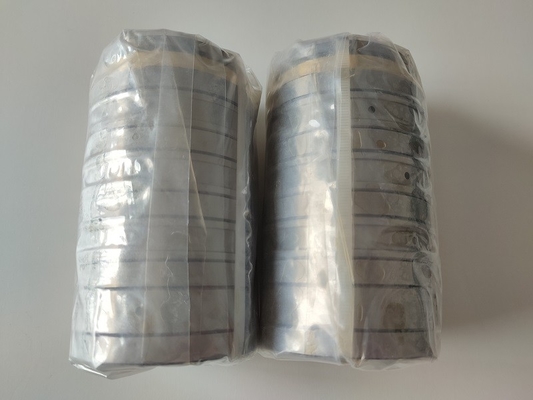

أسطواني F-81660.T8AR لبثق علبة التروس رمح 8 مراحل جنبا إلى جنب

أسطواني F-81660.T8AR لبثق عمود ناقل الحركة 8 مراحل جنبًا إلى جنب

مواصفات F-81660.T8AR f-81660.t8ar BEARINGS على النحو التالي:

جنبا إلى جنب هيكل أسطواني:
صفوف ترادفية 2 (T2AR) ،

Tandem 3 صفوف (T4AR) ،

جنبا إلى جنب 6 صفوف (T6AR) ،

صفوف ترادفية 7 (T7AR) ،

8 صفوف ترادفية (T8AR) *

يتم إنتاج محامل الدفع الترادفية من خلال الأوامر فقط

تطبيق محامل أسطوانية ترادفية متعددة المراحل
عند استخدام المحامل الترادفية ، يجب الالتزام بالتوصيات التالية:
1. التحميل المسبق: 1٪ من تصنيف الحمل الأساسي الديناميكي.تصنيف الحمل الأساسي الديناميكي لكل محمل ترادفي انظر الشكل 1 ~ 3.سيتم تقديم الأرقام غير المدرجة من قبل المعهد الخارجي عند الطلب.
2. التوجيه الشعاعي: يمكن استخدام محامل أسطوانية مكملة كاملة أو محامل أسطوانية بإبرة.
3. القضاء على الإمالة: يجب تشكيل الأجزاء الداعمة آليًا للتخلص من أي إمالة.
4. تفاوتات التركيب: يوصى بتفاوتات التركيب التالية: العمود f6 وتجويف السكن F7.
5. التشحيم: يجب دائمًا تشحيم المحامل الترادفية عن طريق تدوير الزيت

كيفية اختيار نوع أسطواني أسطواني جنبًا إلى جنب:

ثلاث قطع من المعلومات ضرورية عند اختيار محمل ترادفي مناسب:
- أقصى ما يمكن تحمله OD
- عمر التصنيف المحسوب المطلوب في ظل الحمل التشغيلي والسرعة
- أقصى ضغط لولبي.
ينتج أقصى OD محمل ممكن عن تشابك اثنين من البراغي في حالة الطارد اللولبي المزدوج.في هذه العملية ، يتلامس قطر قمة أحد البرغي مع قطر جذر المسمار الآخر.المسافة المركزية الضيقة الناتجة وعمود الخرج بالقرب من
المحمل الترادفي يحد من مساحة التصميم الشعاعي.لا يعد طول المحمل الترادفي عادةً عاملاً حاسمًا في اختيار المحمل.بالنسبة لهذا المغلف المحدود ، تتوفر المحامل الترادفية في نطاق OD 31.5 إلى 900 مم.

كيفية تركيب المحامل الترادفية:

يتم تثبيت المحامل الترادفية مع F7 فضفاض مناسب للإسكان و f6 لـ
جنبا إلى جنب مع رمح تحمل.من الضروري وجود ملاءمة فضفاضة للسماح بالتحويل المحوري (الانحراف) للغسالات والحلقات والأكمام.يجب تصميم سطح الجلوس للهيكل المجاور (السكن والعمود) بحيث يكون له تفاوت متعامد مع DIN ISO 1101 والصفات من IT4 إلى IT7
(حسب نطاق القطر).بالنسبة لهيكل التزاوج ، يجب أيضًا توخي الحذر لضمان الحفاظ على قطر التلامس المشار إليه في رسم التسليم.قطر الاتصال
(قطر الدعم) لكتف العمود قد لا يكون أقل من القطر الموضح ، ويجب ألا يتم تجاوز قطر التلامس للمبيت.لن يؤدي الدعم غير الكافي إلى توزيع غير متساوٍ للحمل فحسب ، بل سيؤدي أيضًا إلى زيادة تشوه الغسالة (الغسالات GS 0 و WS 0) ، مما يؤدي بدوره إلى زيادة الضغط على المكونات.
