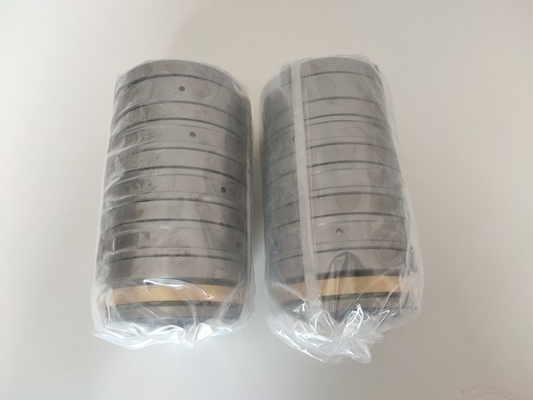

F-87920-100.T8AR أسطواني خاص لآلة الطارد عالية السرعة

F-87920-100.T8AR محامل رولي خاص لجهاز الطحن عالي السرعة

المواصفات الخاصة بـ F-87920-100.T8AR f-87920-100.t8ar BEARINGS على النحو التالي:

:

نوع محامل التانديم:

1النوع الأساسي: يعتمد الوعاء على مساحة مرنة لربط غسالة العمود،غسالة المنزل،الدوّار ومجموعة القفص. مكونات هذا العوارض القوة يمكن تفكيكها.يجب على المستخدم تجميع أو تفكيك العامل بدقة وفقا لدليلنا.

2نوع العمود: يتم تصنيع المحامل عن طريق اختراق محور من خلال الحفرة الداخلية للمحامل من النوع الأساسي وتثبيت المحامل على المحور عن طريق قفل العنق / حلقة القفل.مكونات هذا النوع من المحامل لا يمكن فصلهانوع العمود التنظيمي هو بنية مختلفة من النوع الأساسي.

3يتم صنع طوق قفل حمالة الدفع متعدد المراحل الأسطوانية (نوع الغطاء) عن طريق تغطية الغطاء إلى الخارج من نوع أساسي حمالة الدفع الأسطوانية متعددة المراحل.كما أنها لا تنفصلويتم تجميعه و تفكيكه ككل

هناك نوعان رئيسيان من أجهزة التطويق: المسمار الواحد والمسمار المزدوج (الدوران المشترك والدوران العكسي). تأتي هذه مع مجموعة واسعة من قطرات المسمار (د) ، والأطوال (ل) ، والتصاميم.المسمار الواحد والمسمار المزدوج المتناوب هو بطبيعته محاور مفتوحة القناةيمكن اعتبارها مضخات تدفق السحب. يمكن أن يتأثر إنتاجها أو درجة ملئها (إذا لم تكن تعمل بمعدل الحجم الأقصى) بتدفق الضغط داخل الجهاز.محركات التفريغ المزدوجة ذات الدوران المضاد التي تتداخل بشكل وثيق تشكل قنوات مغلقة في منطقة التداخلإن إنتاجها أقل عرضة لتدفق الضغط داخل جهاز التطويق. على هذا النحو ، يمكن اعتبارها مضخات النزوح الإيجابي.

كيفية اختيار نوع محامل الدوار الأسطواني المزدوج:

هناك ثلاثة أجزاء من المعلومات اللازمة عند اختيار محمل التانديم المناسب:
‬ أقصى قدر ممكن من OD
‬ الحياة القياسية المحسوبة المطلوبة تحت الحمل التشغيلي والسرعة
ضغط المسمار القصوى
النتائج القصوى الممكنة OD المحامل من ترابط اثنين من المسامير في حالة المسامير المزدوجة. في هذه العمليةقطر قمة إحدى المسامير يلامس قطر الجذر للمسامير الأخرىالناتجة عن المسافة المركزية الضيقة والعمود الخارجي بالقرب من
يحدّد محامل التنسيق المساحة التصميمية الشعاعية. طول محامل التنسيق عادةً ما لا يكون عاملاً حاسماً في اختيار المحامل. لهذا الغلاف المحدود، تتوفر محامل التنسيق في المجموعة 31.نطاق OD من 5 إلى 900 مم.

كيفية تركيب محامل التانديم:

يتم تثبيت محامل التانديم مع F7 مناسبة فضفاضة للمبنى و F6
عمود محامل متزامن. من الضروري أن يكون التركيب فضفاضًا للسماح بتحريك المحور (التحريف) للشفرات والحلقات والأكمام.يجب تصميم سطح المقعد في الهيكل المجاور (البيت والعمود) بحيث يكون له تسامح عمودي مع DIN ISO 1101 والصفات IT4 إلى IT7
(اعتمادًا على نطاق القطر). بالنسبة لهيكل التزاوج ، يجب أيضًا توفير الاهتمام لضمان الحفاظ على قطر الاتصال المشار إليه في رسم التسليم.
(قطر الدعم) لكتف العمود لا يمكن أن يكون أقل من القطر المشار إليه ، ولا يجوز تجاوز قطر الاتصال للمحفظة.الدعم غير الكافي لن يسبب فقط توزيع غير متساو للحمل ولكن أيضا زيادة تشوه الغسالة (غسالة GS 0 و WS 0)، والذي بدوره سيؤدي إلى زيادة الضغط على المكونات.
