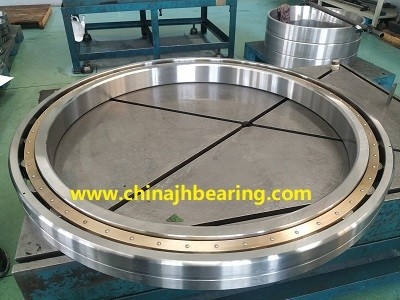

527460 محامل أسطواني أسطواني من صف واحد لجهاز سلكية أنبوبية

527460 محامل أسطواني من صف واحد لجهاز التقطيب الأنبوبي للأسلاك

أسطوانة حلبة واحدة 527460 مع قفص هي وحدات تتكون من حلقات داخلية وخارجية صلبة وأجمعات حلبة حلبية و قفص.عملية المعالجة الحرارية وعملية الطحن لإنهائها.كل العملية سوف تكون التحقق الذاتي ومراقبة. الحلقات الخارجية لديها أضلاع صلبة على كلا الجانبين أو لا ضلع، الحلقات الداخلية لديها ضلع واحد أو اثنين صلبة أو مصممة دون ضلع.يمنع القفص من أن تتلامس الأدوات الأسطوانية مع بعضها البعض أثناء التدحرجالمعالجة الحرارية ستكون بحاجة إلى HRC58-62.

على أسطوانة أسطوانية تحمل 527460 البيانات التالية:

محامل الأدوار الأسطوانية ذات الصف الواحد هي محامل قابلة للفصل،يتم توجيه الأدوار بواسطة ضلعين من حلقات المحامل. يتم تجميع القفص والأدوار وحلقة التوجيه في وحدة واحدة.ويمكن فصلها عن الحلقة الأخرىهذه المحامل سهلة التثبيت وإلغاء التثبيت، وخاصة الحلقات الداخلية والخارجية المتداخلة مع العمودات والمحافظات.
تتميز هياكل محامل الدوار الأسطوانية بالضفادع. النوع N لديه حلقة داخلية مع ضلعين وحلقة خارجية بدون ضلعين. النوع NU لديه حلقة خارجية مع ضلعين وحلقة داخلية بدون ضلعين.النوع NJ لديه حلقة داخلية مع ضلع وحلقة خارجية مع ضلعين، ويمكن أن تحمل بعض الأحمال المحورية في اتجاه واحد؛ النوع NF لديه حلقة داخلية مع ضلعين وحلقة خارجية مع ضلع.
دقة التصنيع للعمود والغرف المجهزة بمحامل أسطوانية من صف واحد مرتفعة ، والانحناء ممنوع بين محاور الحلقة الداخلية والخارجية.إذا كانت محور الحلقة الداخلية والخارجية منحنية، سيكون الاتصال بين الأدوات والحلقات غير متماثل ، وسيكون التوتر مكثفًا ، ثم سيكون له تأثيرات خطيرة على القدرة على تحميل الدعامة وعمرها.تأثير الحافة بين أدوات الدوار ومسارات السباق سوف تكون أقلومدة حياة المحامل سوف تكون أطول إذا كان هناك بعض التشنجات على المسارات الداخلية والخارجية أو مولد العجلات.
لا يمكن الحد من التحرّك المحوري للعمود أو الأسرّة بواسطة محامل الأدوار الأسطوانية. إذا لزم الأمر، غالباً ما تستخدم مع محامل أخرى، مثل محامل الكرات العميقة.

هذا النوع من المحامل عادة ما تحمل الأحمال الشعاعية، ولكن المحامل ذات الأضلاع على الحلقات الداخلية والخارجية يمكن أن تحمل بعض الأحمال المحورية.
ليس مسموحاً بالانحناء بين العمود والغطاء، ولكن عدم التواء الزاوية 2′ بين محاور الحلقات الداخلية والخارجية مسموح به تحت أحمال أقل.إذا كانت الأحمال أعلى،كلما زاد سوء التوجيه الزاوي، ولكن الحد الأعلى هو 4′.
عندما يكون D ≤ 400mm ، يتم استخدام أقفاص الصلب المضغوطة عادة ، ويتم اعتماد أقفاص صلبة من الصلب أو النحاس ل D> 400mm.

يمكن أن تقدم محامل الدقة أو محامل الرولية الأسطوانية الشعاعية قدرة حمولة شعاعية أعلى من تصاميم المحامل الأخرى.وتصاميم أربعة صفوف لتلبية متطلبات التطبيقات المختلفة.
تحتوي محامل الدوار الأسطوانية على حلقة داخلية وخارجية، وقفص للحفاظ على الدوار، ومجموعة من الدوارات الأسطوانية ذات المخطط المتحكم. اعتمادا على نوع المحامل،إما أن الحلقة الداخلية أو الخارجية لديها ضلعين لتوجيه الألواحالحلقة الأخرى قابلة للفصل من التجميع ولها ضلع واحد أو لا يوجد لها. الحلقة ذات ضلعين تحدد محوريًا موقع تجمع الدوار.يمكن استخدام قطرات الأرض من هذه الأضلاع لدعم القفص المتحركيمكن استخدام أحد الأضلاع لحمل أحمال دفع خفيفة عندما يتم توفير ضلع معاكس.يحدد القرار بشأن الحلقة التي يجب أن تكون مزدوجة الأضلاع عادة من خلال النظر في إجراءات التجميع والتركيب في الطلب.
