تفاصيل المنتج:
شروط الدفع والشحن:
|
تصنيف الدقة: | P4 P5 | نوع الأختام: | لا ختم |
---|---|---|---|
رقم الصف: | أربعة صف | مواد: | حديد مقوى |
مادة القفص: | قفص من الصلب النحاسي | رولينج: | أسطوانة |
Tandem Bearing T4AR1134 M4CT1134 11X34X52.5MM لعلبة تروس الطارد ذات اللولب الأحادي

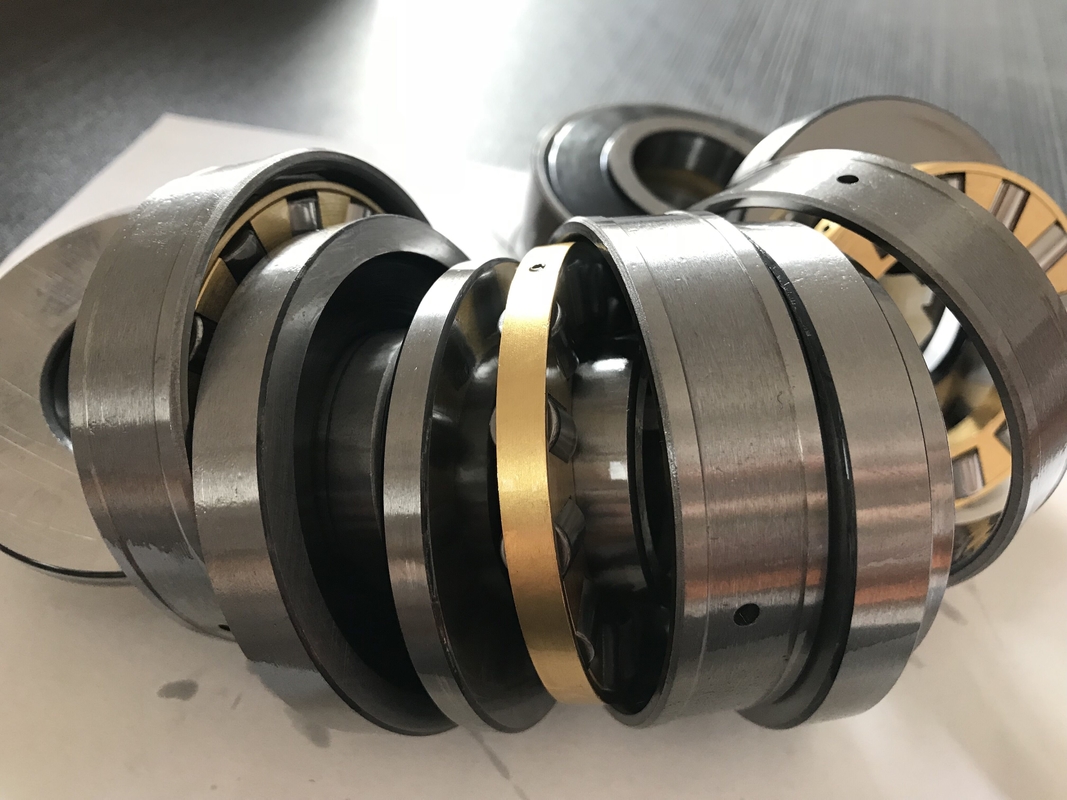

تتكون المحامل الترادفية T4AR1134 M4CT1134 من عدة محامل أسطوانية أسطوانية محورية مرتبة في خط واحد ، ويضمن نظام الحلقات والغسالات المتطابقة مع بعضها البعض أن جميع مراحل المحمل الترادفي تخضع لحمل موحد في جميع الأوقات بغض النظر عن النسبة C / F.الحلقات والغسالات مصنوعة من الفولاذ المقوى.يتم في الغالب تزويد المحامل الترادفية بأسطوانة أسطوانية محورية وتجميعات محامل.محمل أسطواني الدفع T4AR1134 M4CT1134 بحجم 11X34X52.5 مم ، القطر الداخلي: 11 مم ، القطر الخارجي: 34 مم ، الارتفاع الكلي: 52.5 مم
جنبا إلى جنب مع رمز قديم | جنبا إلى جنب مع رمز جديد | وحدة الحجم الأساسية (مم) |
تصنيف الحمل الأساسي وحدة (KN) |
وزن | مواد | |||
ضياء الداخلية | ديا الخارجي | ارتفاع | سجل تجاري | كو | كلغ | |||
T4AR1134 | M4CT1134 | 11 | 34 | 52.5 | 55 | 155 | 0.25 | الصلب GCr15SiMn |
基本 尺寸 | 基本 额定 负荷 | 重量 | 原 代号 | 现代 号 | |||
الأبعاد الرئيسية | تصنيفات الحمل الأساسية | وزن | Old_spec | التعيينات | |||
动 | 静 | ||||||
د | د | ح | dyc_Cr | stc_Cor | |||
مم | KN | كلغ | |||||
5 | 27 | 52 | 40 | 105 | 0.155 | T4AR527 | M4CT527 |
5 | 27 | 52 | 40 | 105 | 0.142 | T4AR527E | M4CT527E |
5 | 37 | 78 | 120 | 228 | T4AR537 | M4CT537 | |
6 | 45 | 92 | 182 | 466 | 0.72 | T4AR645E | M4CT645E |
10 | 37 | 79 | 84 | 275 | 0.486 | T4AR1037 | M4CT1037 |
10 | 37 | 79 | 84 | 275 | 0.55 | T4AR1037A | M4CT1037A |
11 | 34 | 52.5 | 55 | 155 | 0.25 | T4AR1134 | M4CT1134 |
12 | 42 | 83.5 | 108 | 356 | 0.62 | T4AR1242 | M4CT1242 |
18 | 60 | 101 | 201 | 809 | 1.62 | T4AR1860 | M4CT1860 |
18 | 58 | 101 | 177 | 728 | 1.426 | T4AR1858 | M4CT1858 |
19 | 49 | 88.5 | 265 | 669 | 0.74 | T4AR1949E | M4CT1949E |
20 | 60 | 101 | 201 | 809 | 1.62 | T4AR2060 | M4CT2060 |
20 | 47 | 79 | 141 | 453 | 0.67 | T4AR2047 | M4CT2047 |
22 | 64 | 102.5 | 201 | 763 | 1.7 | T4AR2264 | M4CT2264 |
22 | 64 | 101 | 201 | 763 | 2.11 | T4AR2264A | M4CT2264A |
23 | 62 | 105 | 202 | 815 | 1.63 | T4AR2362 | M4CT2362 |
23 | 62 | 105 | 202 | 815 | 2.14 | T4AR2362A | M4CT2362A |
23 | 85 | 129.5 | 427 | 2060 | 4.152 | T4AR2385 | M4CT2385 |
25 | 98 | 150 | 661 | 2541 | 8.3 | T4AR2598 | M4CT2598 |
علب التروس ذات المسمار الطارد
إن وحدات تروس الطارد أحادية اللولب ذات ناقل الحركة الممتاز قادرة تمامًا على نقل عزم الدوران العالي المطلوب لضغط مواد التشكيل والبلاستيك وأيضًا لامتصاص حمل الدفع المحوري العالي من خلال محمل دفع كروي مدمج.تم توحيد مبيت المحمل المحوري لاستيعاب محامل الدفع المناسبة ومحاور الإخراج المقابلة مع المفتاح.نماذج التخفيض المزدوج للمحور المتوازي - الأفقي والرأسي تخدم المتطلبات المميزة لعلبة تروس الطارد. لدمج برغي الدفع ، يتم تثبيت محامل دفع مختلفة مع تجاويف مختلفة على أعمدة الإخراج (مجوفة). يسمح التصميم المعياري بتبادل الأجزاء .
تحتوي المحامل الترادفية على الأنواع الهيكلية التالية:
المحمل الترادفي من النوع الأساسي هو توصيل حلقة العمود وحلقة المقعد ومجموعة قفص الأسطوانة من خلال الفاصل المرن.هذا النوع من المحامل عبارة عن هيكل منفصل ، ويمكن تفكيك الأجزاء ، ويجب تركيبها وتفكيكها بعناية وفقًا لتسلسل الترقيم الذي توفره شركتنا.

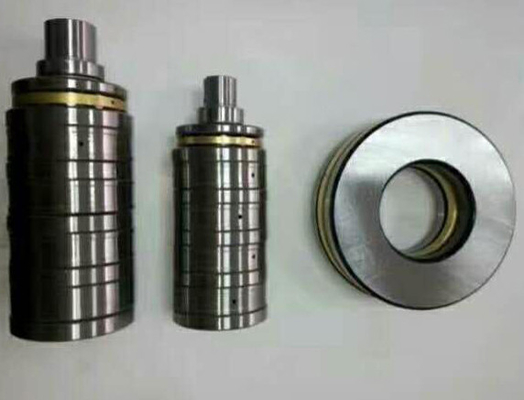

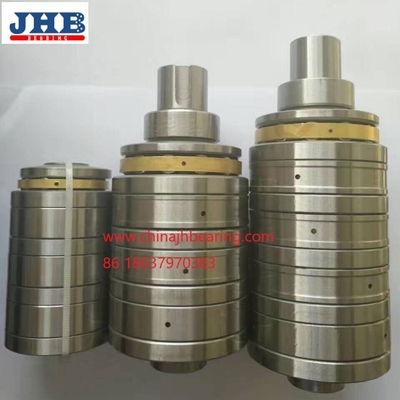

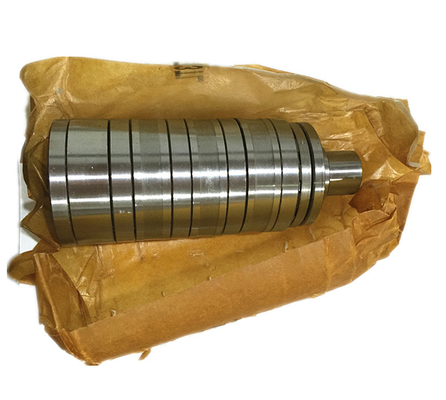

المحمل الترادفي مع العمود هو محمل هيكل معدل.يتم إدخال عمود في الفتحة الداخلية للمحمل الترادفي الأساسي ، ويتم تثبيت المحمل على العمود بحلقة قفل مرنة.أجزاء المحمل من هذا النوع لا يمكن فصلها ، وهي مريحة جدًا لتركيب وفك المحمل بالكامل أثناء الاستخدام.
محمل ترادفي مع كم ، أكمام على الجزء الخارجي من المحمل الترادفي الأساسي.
عند استخدام المحامل الترادفية ، يجب الالتزام بالتوصيات التالية:
1. التحميل المسبق: 1٪ من تصنيف الحمل الأساسي الديناميكي.تصنيف الحمل الأساسي الديناميكي لكل محمل ترادفي.سيتم تقديم الأرقام غير المدرجة من قبل المعهد الخارجي عند الطلب.
2. التوجيه الشعاعي: يمكن استخدام محامل أسطوانية مكملة كاملة أو محامل أسطوانية بإبرة.
3. القضاء على الإمالة: يجب تشكيل الأجزاء الداعمة آليًا لإزالة أي إمالة.
4. تفاوتات التركيب: يوصى بتفاوتات التركيب التالية: العمود f6 وتجويف السكن F7.
5. التشحيم: يجب دائمًا تشحيم المحامل الترادفية عن طريق تدوير الزيت.
6. إذا كانت لديك مشكلة التكنولوجيا ، يرجى الاتصال بنا ، يمكننا أن نقدم لك الحل لحل المشكلة.
