تفاصيل المنتج:
شروط الدفع والشحن:
|
تصنيف الدقة: | P4 P5 | مواد: | حديد مقوى |
---|---|---|---|
تطبيق: | التوأم برغي البثق صناعة البلاستيك المطاط | صفقة: | كرتون قوي |
موعد التسليم: | في المخزن | رقم الأسطوانة: | خمسة صف |
قفص: | فولاذ / نحاس |

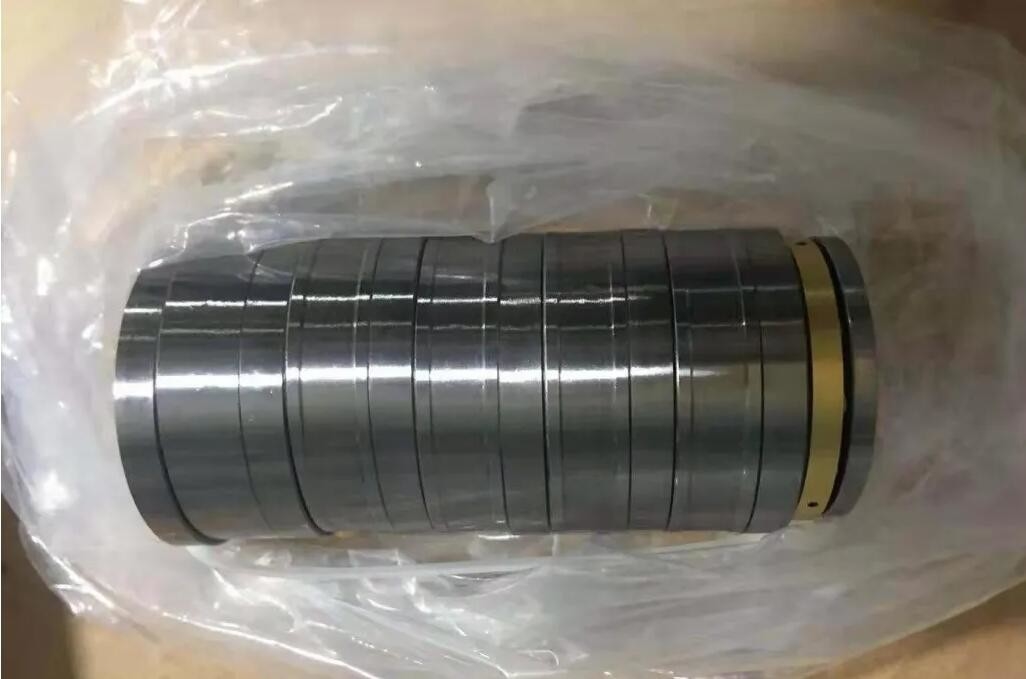

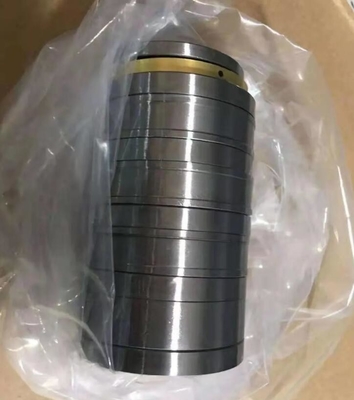

Tandem Bearing T5AR1037 M5CT1037 10 * 37 * 99MM بثق اللولب التوأم صناعة البلاستيك المطاطي
المحامل الترادفية T5AR1037 M5CT1037 تتكون من عدة محامل أسطوانية محورية مرتبة في خط ، الحلقات والغسالات مصنوعة من الفولاذ المقوى.يتم في الغالب تزويد المحامل الترادفية بأسطوانة أسطوانية محورية وتجميعات محامل.تتميز بخصائص حجم المقطع العرضي الشعاعي الصغير ، والهيكل المدمج ، وسعة التحميل المحورية الكبيرة ، والحمل الموحد لكل صف من الأسطوانات ، ومقاومة التآكل ، وضوضاء الاهتزاز المنخفضة والعمر الطويل.
جنبا إلى جنب مع رمز قديم | جنبا إلى جنب مع رمز جديد | وحدة الحجم الأساسية (مم) |
تصنيف الحمل الأساسي وحدة (KN) |
وزن | مواد | |||
ضياء الداخلية | ديا الخارجي | ارتفاع | سجل تجاري | كو | كلغ | |||
T5AR1037 | M5CT1037 | 10 | 37 | 99 | 105 | 344 | 0.57 | الصلب GCr15SiMn |
تتميز محامل الدفع الأسطوانية متعددة المراحل (المحامل الترادفية) بخصائص المساحة الشعاعية المحدودة ، والقوى المحورية العالية ، والدعم المتساوي لجميع صفوف البكرات وعمر التشغيل الطويل ، وهي المغزل المثالي لآلة البثق اللولبية المتوازية.
تحتوي المحامل الترادفية التي يوفرها معهدنا على الأنواع التالية: صفوف مزدوجة ، وثلاثة صفوف ، وأربعة صفوف ، وخمسة صفوف ، وستة صفوف وثمانية صفوف ، كما قمنا بتوفير محامل بعمود وبرميل جلبة.يمكن للعملاء الحصول على اختياراتهم الخاصة وفقًا لمسافة مركز البراغي والمساحة والحمل.نقبل أيضًا أوامر الأبعاد الأخرى.
تحتوي المحامل الترادفية على الأنواع الهيكلية التالية:

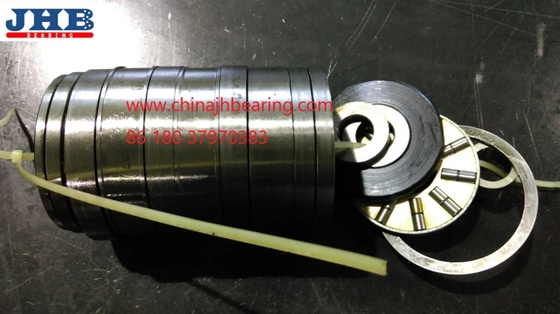

المحمل الترادفي من النوع الأساسي هو توصيل حلقة العمود وحلقة المقعد ومجموعة قفص الأسطوانة من خلال الفاصل المرن.هذا النوع من المحامل عبارة عن هيكل منفصل ، ويمكن تفكيك الأجزاء ، ويجب تركيبها وتفكيكها بعناية وفقًا لتسلسل الترقيم الذي توفره شركتنا.
المحمل الترادفي مع العمود هو محمل هيكل معدل.يتم إدخال عمود في الفتحة الداخلية للمحمل الترادفي الأساسي ، ويتم تثبيت المحمل على العمود بحلقة قفل مرنة.أجزاء المحمل من هذا النوع لا يمكن فصلها ، وهي مريحة جدًا لتركيب وفك المحمل بالكامل أثناء الاستخدام.
تقدم المحامل الترادفية حلاً مثاليًا حيثما تنطبق المتطلبات التالية:
■ صغير مغلف تصميم شعاعي
■ قوى محورية عالية
■ عمر تشغيل طويل
■ طاقة احتكاك منخفضة.
أثبتت المحامل الترادفية فعاليتها بشكل أساسي في علب التروس الخاصة بآلات البثق ذات اللولب الأحادي والثنائي في صناعة المطاط والبلاستيك.
تشمل التطبيقات المحتملة الأخرى:
■ معدات حفر حفرة عميقة
■ ماكينات اللحام بالاحتكاك.
عند استخدام المحامل الترادفية T5AR1037 M5CT1037 ، يجب الالتزام بالتوصيات التالية:
1. التحميل المسبق: 1٪ من تصنيف الحمل الأساسي الديناميكي.تصنيف الحمل الأساسي الديناميكي لكل محمل ترادفي.سيتم تقديم الأرقام غير المدرجة من قبل المعهد الخارجي عند الطلب.
2. التوجيه الشعاعي: يمكن استخدام محامل أسطوانية مكملة كاملة أو محامل أسطوانية بإبرة.
3. القضاء على الإمالة: يجب تشكيل الأجزاء الداعمة آليًا لإزالة أي إمالة.
4. تفاوتات التركيب: يوصى بتفاوتات التركيب التالية: العمود f6 وتجويف السكن F7.
5. التشحيم: يجب دائمًا تشحيم المحامل الترادفية عن طريق تدوير الزيت.
6. إذا كانت لديك مشكلة التكنولوجيا ، يرجى الاتصال بنا ، يمكننا أن نقدم لك الحل لحل المشكلة.
القدرة على التصنيع:
مجهزة بآلة التصنيع باستخدام الحاسب الآلي المتطورة وأدوات الاختبار لضمان التسامح الدقيق ، وجميع المحامل ذات علامات موحدة وتعبئة بجودة عالية وأسعار معقولة وخدمات مثالية.وفي الوقت نفسه يمكننا أن نجعل الوحدة لاختبار فتحة التركيب.
رقابة جودة:
كل المحامل من عملية الحدادة إلى عملية التجميع ، ستحتاج إلى فحص الخطوة. بالنسبة لتزوير المحمل ، سنحتاج إلى اختبار الحجم والصلابة والسطح ، لعملية المخرطة وعملية الطحن ، أولاً ستحتاج إلى التحقق من قبل العامل ، ثم يقوم المفتش المحترف بالتحقق من الحجم والدقة ، الخطوة الأخيرة ستفحص الشاشة الحجم.يمكن أن تؤمن عيب صفر.
الخدمات:
يمكنه حساب منحنى الحمل.
يمكن أن تقدم رسم التجميع على أساس حالة عمل المحمل
يمكن أن تقدم خدمة ما قبل البيع والبيع وما بعد البيع
