تفاصيل المنتج:
شروط الدفع والشحن:
|
مواد: | GCr15SiMn | مادة القفص: | قفص حديدي |
---|---|---|---|
رقم الأسطوانة: | أربعة صفوف | القطر الخارجي: | 282.575 ملم |
القطر الداخلي: | 206.375 ملم | الارتفاع الداخلي: | 210 ملم |
الارتفاع الخارجي: | 210 ملم | تطبيق: | لفة الرقبة مطاحن تمرير الجلد |

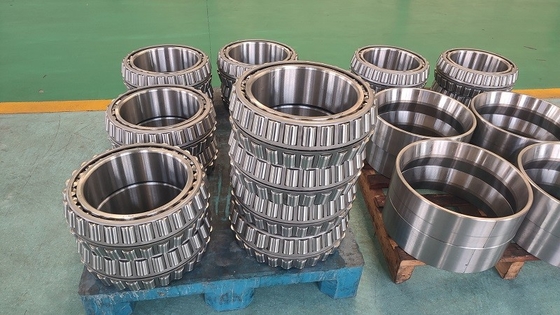

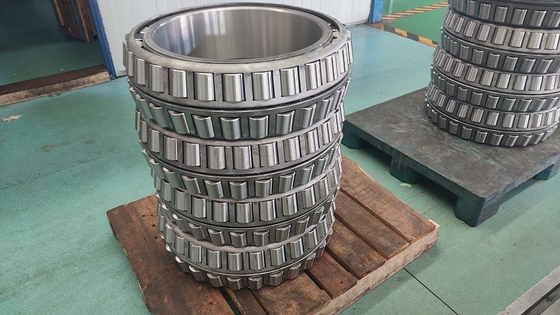

لفة الرقبة 47T412821A مدبب أسطواني 206.375 * 282.575 * 210 مم لمطاحن تمرير الجلد
نحن / JINHANG Precision Bearing ننتج عمليات تنفيذ خاصة لـ TQO المصنوع من أربعة أكواب مفردة واثنين من مجموعات المخروط المزدوجة (تصميم بدون فواصل).
يتم تصنيع معظم محامل البكرات المستدقة ذات الأربعة صفوف TQO و TQI بأبعاد بوصة وفقًا لـ AFBMA 19/1974 الأمريكية ووفقًا لممارسات We / JINHANG Precision Bearing القياسية ، تتوافق درجة دقة الأبعاد والتشغيل مع الفئة 2 أو 4.
تكوين TQO و TQI (ترتيب وجها لوجه أو ظهر لظهر) ،
• محامل مختومة ومفتوحة ،
• محامل مع أو بدون حلقات داخلية ممتدة ،
• محامل ذات تجويف أسطواني أو مدبب ،
• محامل بحلقات مباعدة وبدونها.
4 صف 47T412821A أسطواني مدبب 206.375 * 282.575 * 210 مم التفاصيل على النحو التالي:
اسم المنتجات | أربعة صفوف أسطواني مستدق 47T412821A |
اسم العلامة التجارية | JHB أو مطلبك |
البعد (dXDxT) | 206.375 × 282.575 × 210 ملم |
القطر الداخلي (د) | 206.375 ملم |
القطر الخارجي (د) | 282.575 ملم |
ارتفاع الحلقة الداخلية (W) | 210 ملم |
ارتفاع الحلقة الخارجية (T) | 210 ملم |
تصنيفات الحمل الأساسية | دين (ج): 1730 كيلو نيوتن |
ستات (C0): 3010 كيلو نيوتن | |
الحلقة الداخلية والمواد الدائري الخارجي | الفولاذ المقوى للعلبة (G20Cr2Ni4A) ، GCr15SiMn |
مادة القفص | صلب |
دقة | PO P6 P5 P4 |
معايير الجودة | معيار ISO9001: 2000 |
خدمة | تقديم خدمة التكنولوجيا |
تاريخ التسليم او الوصول | سلع ومخزون جاهز عادة في غضون 70 يومًا |
تصميم TQI محمل مفتوح ، أزواج من مجموعات الأسطوانة والأقفاص مرتبة من الخلف إلى الخلف.
يتم إنتاج محامل بكرات مستدقة من أربعة صفوف بشكل أساسي بتكوين TQO في تصميم TQON بدون حلقات فاصلة في تكوين TQO ، هناك مجموعتان من الأسطوانات والأقفاص مرتبة وجهاً لوجه.عادة ما يتم تزويد المحامل بأقفاص من الصلب المضغوط من نوع النافذة ، على الرغم من أن الأحجام الأكبر قد تحتوي على بكرات مثقوبة وأقفاص من الصلب الدبوس ، كما يتم إنتاج محامل بكرات مستدقة من أربعة صفوف مع حلقات داخلية ممتدة ، والتي يمكن أن تكون بمثابة أسطح موازية لأختام العمود الشعاعي يمكن أيضًا توفير هذه المحامل بدون حلقات مباعدة (تصميم TQOEN) أو مع حلقات مباعدة (تصميم TQOE).
عادةً ما يتم تزويد محامل البكرات المستدقة المكونة من أربعة صفوف والتي يتم تركيبها بملاءمة فضفاضة على رقبة البكرة ، بأخدود حلزوني في تجويف الحلقة الداخلية وأخاديد التشحيم في الوجوه الجانبية للحلقات الداخلية.تتيح أخاديد التزييت توفير مادة التشحيم لأسطح التلامس للحلقات الداخلية ومقاعد المجلة حيث يوجد خطر حدوث التآكل.يتم تخزين مواد التشحيم ويمكن ترسيب جزيئات التآكل في الأخاديد الحلزونية.هذا يقلل من تآكل الرقبة الملفوفة.
تطبيقات محامل الأسطوانة المخروطية 47T412821A على النحو التالي:
● مطاحن الألواح الثقيلة
● المطاحن الشريطية الساخنة
● مصانع الدرفلة على البارد
● طواحين تمرير الجلد
● مصانع التخشين
● مصانع شعاع عالمية
● مصانع القضبان والقضبان والأسلاك
