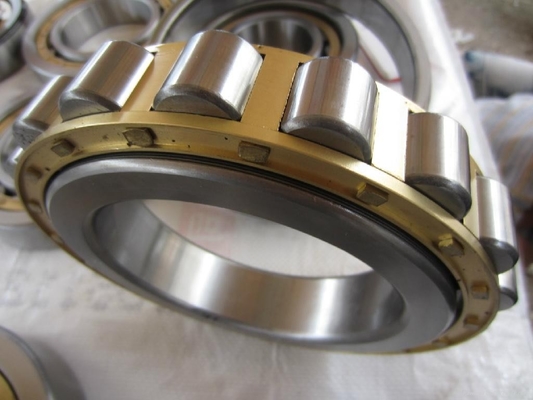

صف واحد أسطواني أسطواني 541924 مع قفص عبارة عن وحدات تتكون من حلقات صلبة داخلية وخارجية وأسطوانة أسطوانية ومجموعات قفص.سوف يحتاجون إلى عملية المخرطة ، وعملية المعالجة الحرارية ، وعملية الطحن لإنهائها ، وستكون جميع العمليات ذاتية الفحص والمراقبة.تحتوي الحلقات الخارجية على أضلاع صلبة على كلا الجانبين أو بدون أضلاع ، والحلقات الداخلية بها ضلع صلب واحد أو ضلعان أو مصممة بدون أضلاع.يمنع القفص البكرات الأسطوانية من الاتصال ببعضها البعض أثناء التدحرج. ستحتاج المعالجة الحرارية إلى HRC58-62.

أسطواني أسطواني يحمل 541924 البيانات على النحو التالي:

محامل البكرات الأسطوانية أحادية الصف هي محامل قابلة للفصل ، ويتم توجيه البكرات بواسطة ضلعين من حلقات المحمل. يتم تجميع القفص والبكرات وحلقة التوجيه في وحدة ، ويمكن فصلها عن الحلقة الأخرى.يسهل تركيب هذه المحامل وفكها ، خاصةً تداخل الحلقات الداخلية والخارجية التي تتلاءم مع الأعمدة والأغلفة.
تتميز هياكل المحامل الأسطوانية بالأضلاع. النوع N له حلقة داخلية مع ضلعين وحلقة خارجية بدون ضلع ؛ النوع NU له حلقة خارجية مع ضلعين وحلقة داخلية بدون ضلع ؛النوع NJ له حلقة داخلية مع ضلع وحلقة خارجية مع ضلعين ، ويمكن أن تحمل أحمالًا محورية معينة في اتجاه واحد ؛ النوع NF له حلقة داخلية مع ضلعين وحلقة خارجية مع ضلع.
دقة تصنيع الأعمدة والأغلفة المزودة بمحامل أسطوانية أحادية الصف عالية ، ويمنع الانحراف بين محاور الحلقة الداخلية والخارجية.إذا كانت محاور الحلقة الداخلية والخارجية مائلة ، فسيكون التلامس بين البكرات والحلقات غير متماثل ، وسيكون الضغط مكثفًا ، ومن ثم سيكون له تأثيرات خطيرة على قدرة التحميل والحياة. ، وسوف يطول عمر المحمل إذا كان هناك بعض التحدب في المجاري المائية الداخلية والخارجية أو الأسطوانة المولدة.
لا يمكن تقييد الإزاحة المحورية للأعمدة أو العلب بواسطة محامل أسطوانية.إذا لزم الأمر ، فغالبًا ما يتم استخدامها مع محامل أخرى ، مثل محامل كريات ذات أخدود عميق.
يحمل هذا النوع من المحامل عمومًا أحمالًا شعاعية ، لكن المحامل ذات الأضلاع على الحلقات الداخلية والخارجية يمكن أن تحمل أحمالًا محورية معينة.
لا يُسمح بوجود ميل بين الأعمدة والأغلفة ، ولكن يُسمح باختلال مستطيل بين محاور الحلقة الداخلية والخارجية تحت الأحمال السفلية ، وإذا كانت الأحمال أعلى ، فسيُسمح بمحاذاة الزوايا بشكل أكبر ، ولكن الحد الأعلى هو 4 .
عند D≤400mm ، يتم استخدام أقفاص فولاذية مضغوطة بشكل شائع ، ويتم اعتماد أقفاص صلبة من الصلب أو النحاس الأصفر من أجل D> 400mm.

نحن / JinHang محامل دقيقة أو محامل أسطوانية شعاعية يمكن أن توفر قدرة تحميل شعاعي أعلى من تصميمات المحامل الأخرى.تقدم مجموعة واسعة من التصميمات التكميلية الكاملة ، واحد ، اثنان ، وأربعة صفوف لتلبية متطلبات التطبيق المختلفة.
تتكون محامل البكرات الأسطوانية من حلقة داخلية وخارجية ، قفص احتجاز أسطواني ، ومجموعة مكملة من بكرات أسطوانية محكومة.اعتمادًا على نوع المحمل ، يكون للحلقة الداخلية أو الخارجية ضلعان موجهان للبكرة.الحلقة الأخرى قابلة للفصل عن المجموعة ولها ضلع واحد أو لا يوجد ضلع.الحلقة ذات الضلعين تحدد محوريًا موضع مجموعة الأسطوانة.يمكن استخدام أقطار الأرض لهذه الأضلاع لدعم قفص الأسطوانة.يمكن استخدام أحد الأضلاع لحمل أحمال الدفع الخفيفة عند توفير ضلع معاكس.عادة ما يتم تحديد القرار بشأن الحلقة التي يجب أن تكون مضلعة مزدوجة من خلال النظر في إجراءات التجميع والتركيب في التطبيق.
